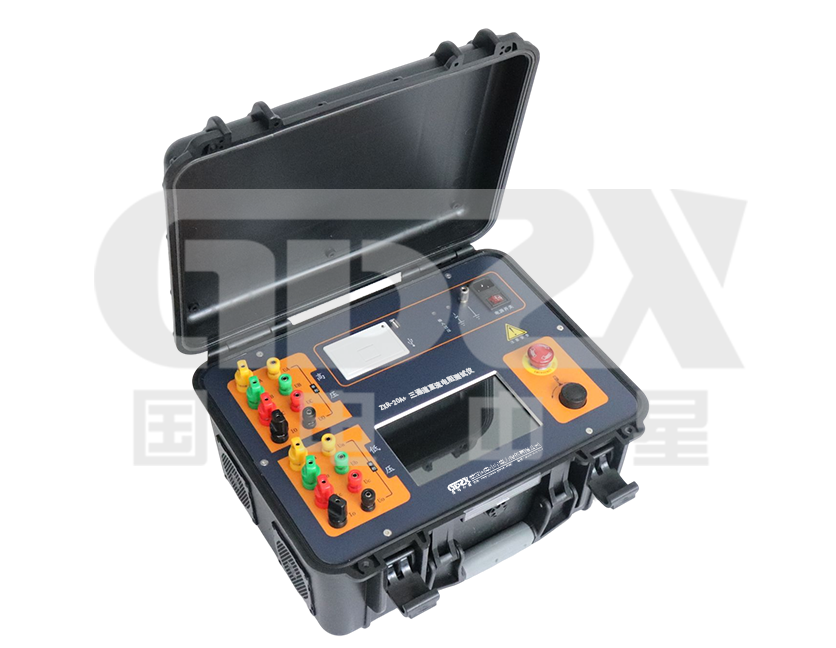

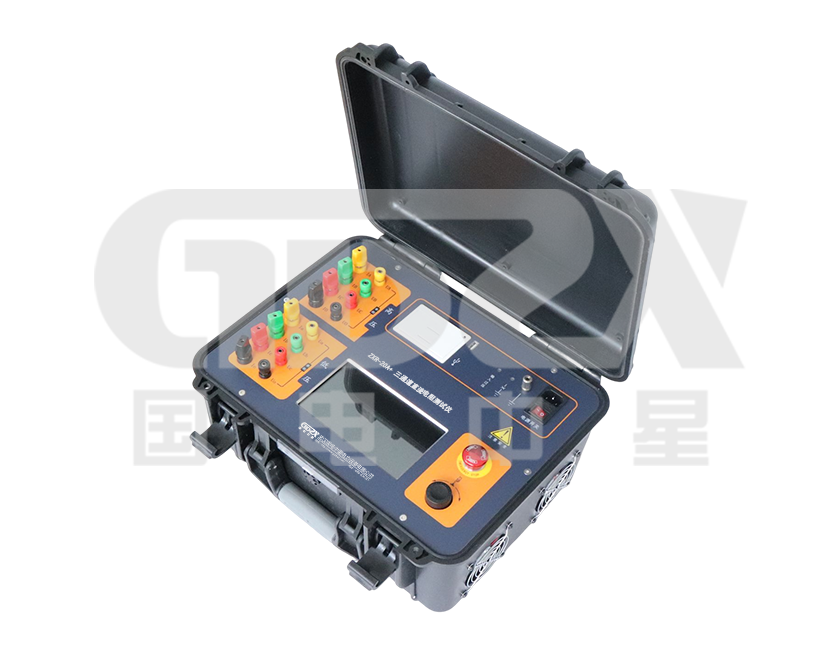

操作視頻ZXR-20A+三通道直流電阻測試儀是集助磁法測試、三相測試（Yn，Y、△）和消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用真彩色大屏幕高分辨率液晶顯示屏，觸控加飛梭旋鈕操作，方便現場使用。具有中文菜單提示功能，操作簡便直觀，一次接線完成所有直阻測試項目，測試速度快，準確度高，量程寬。儀器將直阻測試功能和消磁功能集中于一體，通過選擇不同功能入口可對每一種測試功能單獨進行參數設置并單獨進行測試，整個操作過程和測試過程簡單方便。
產品別稱
直流電阻速測儀、變壓器直流電阻測試儀、變壓器繞組直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀、感性負載直流電阻速測儀、感性負載直流電阻快速測試儀、感性負載直流電阻測試儀、三相直流電阻測試儀、三回路直流電阻測試儀
1. 對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率。
2. 測試電源最高輸出電流40A，測試范圍0～25kΩ，滿足絕大多數變壓器的測試需求；并且集助磁法和消磁功能于一體，滿足現場試驗多種需求。
3. 測試過程可自動計算5S、15S、30S電阻值變化率，可以輔助試驗人員判斷測試數據的穩定性，防止誤讀數據。
4. 儀器具有380V錯接保護、反電動勢保護、斷線保護和斷電保護等多種保護功能，以及接地線未接報警功能。

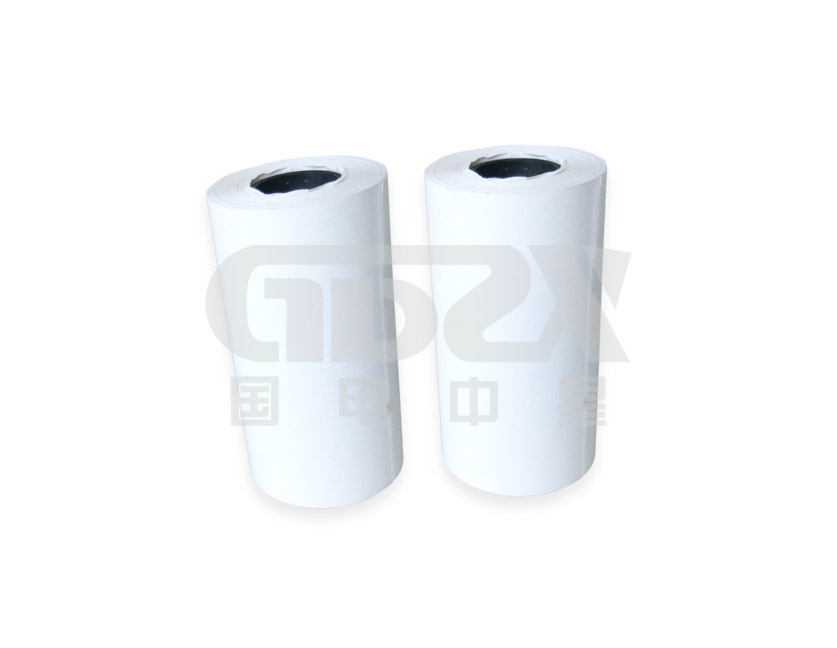

5. 儀器配有熱敏打印機，本機存儲數據200條，支持優盤海量存儲。
6. 工業級7寸真彩大屏顯示，清新簡約顯示風格設計，全觸控加一鍵飛梭操作，為您創建舒適便捷的人機交互體驗。
技術參數 | 參數詳情 |
| 輸出電流 | 單相 40A、20A、10A、5A、1A、0.2A、10mA、<1mA 三相 20A+20A、10A+10A、5A+5A、1A+1A、0.2A+0.2A |
| 測量范圍 | 單相40 A擋 0.1mΩ～0.5Ω 20 A擋 0.5mΩ～ 1 Ω 10 A擋 1.0mΩ～ 2 Ω 5 A擋 10 mΩ～ 4 Ω 1 A擋 0.1Ω～ 20Ω 0.2A擋 10 Ω～ 100Ω 10mA擋 50Ω～ 2kΩ <1mA擋 500Ω～ 25kΩ 三相 20A + 20A擋 0.5mΩ ～ 400mΩ 10A + 10A擋 1.0mΩ ～ 800mΩ 5 A + 5 A擋 10 mΩ ～ 1.6 Ω 1 A + 1 A擋 0.1 Ω ～ 8 Ω 0.2A+0.2A擋 1 Ω ～ 40 Ω |
| 準 確 度 | ±(讀數×0.2%+2個字) |
| 工作電源 | AC220V±10%, 50/60Hz |
| 使用溫度 | -10℃～50℃ |
| 相對濕度 | ＜90%，不結露 |
| 儀器體積 | 428mm×350mm×230mm |
| 儀器重量 | 13.4 kg |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

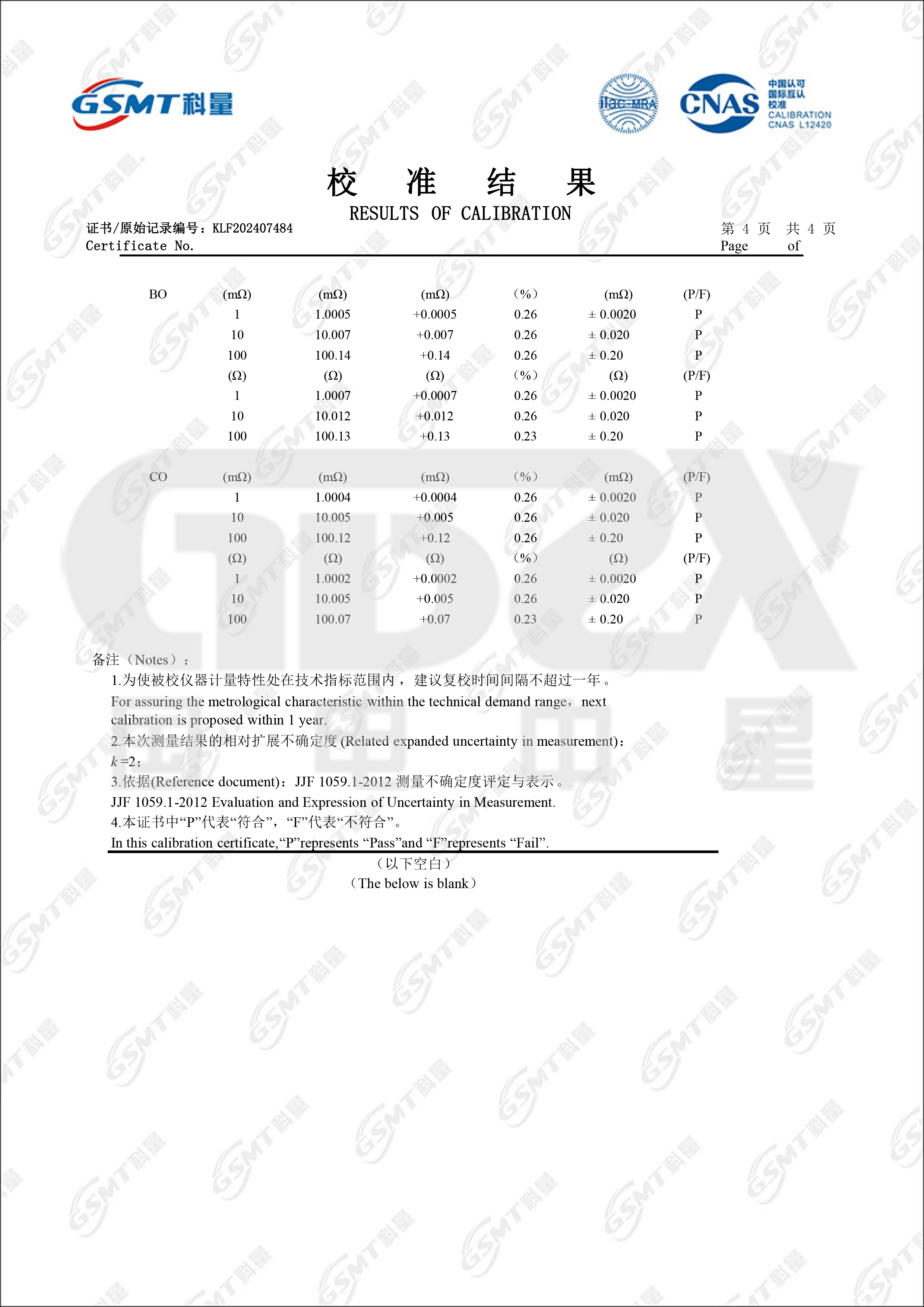

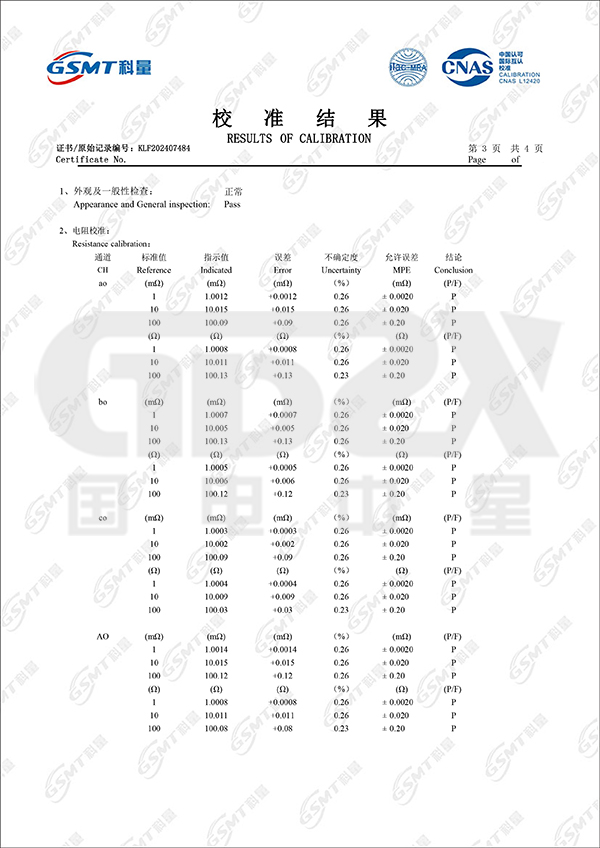

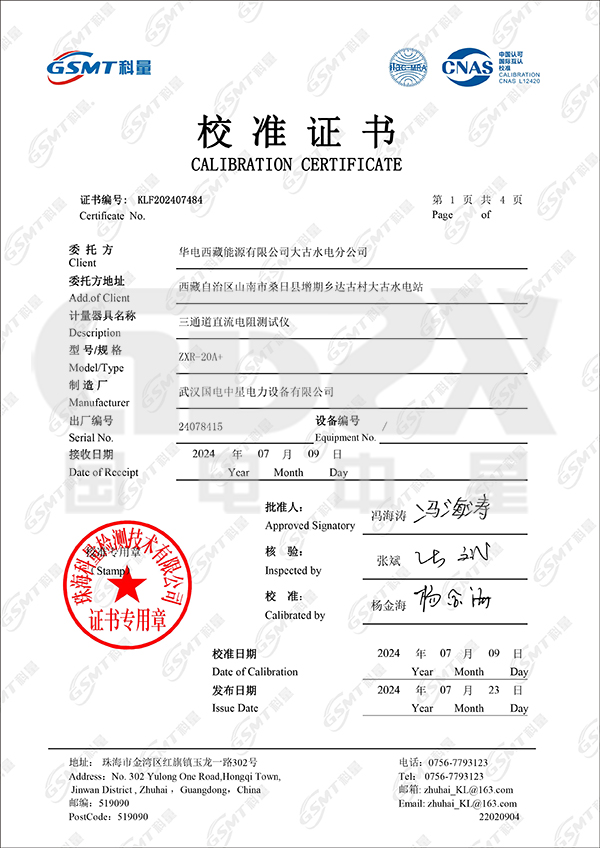

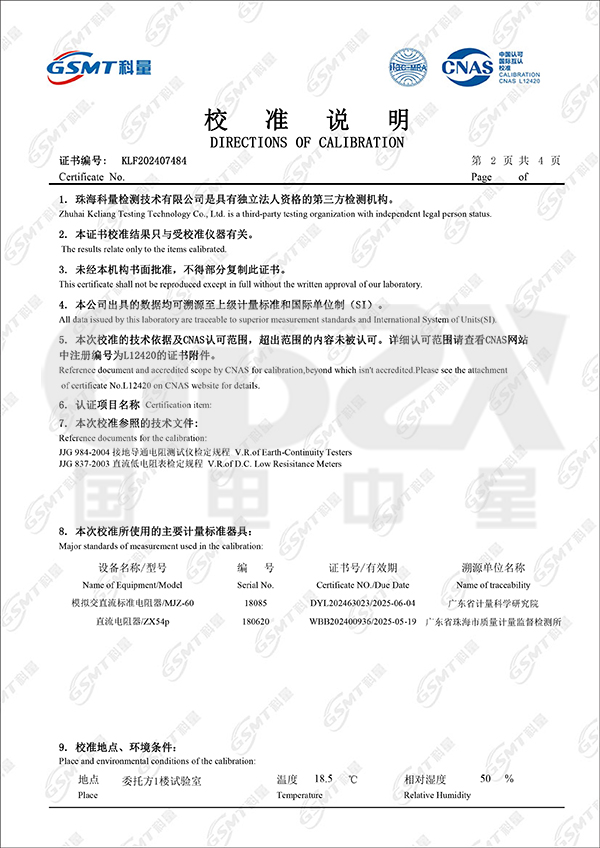

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
