突破傳統:ZXYZ-JZ 交流法革新有載開關測試,直擊直流法痛點

發布時間:2025-07-17 瀏覽數:2

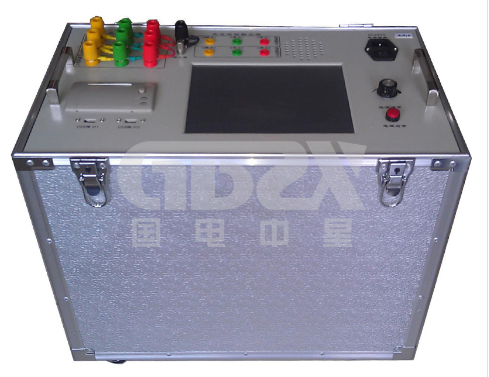

變壓器有載分接開關(OLTC)作為電力系統的“調壓中樞”,其健康狀態直接關乎電網穩定運行。傳統直流電阻測試法(直流法)雖廣泛應用,但在現場測試中面臨波形判讀爭議、接線受限、隱性缺陷捕捉難等痛點。ZXYZ-JZ 變壓器有載開關交直流參數測試儀的推出,憑借其交流法測試內核與強大技術指標,為現場技術人員提供了更精準、可靠、便捷的解決方案。本文將深入解析其技術優勢,并與傳統直流法進行關鍵對比。


一、 核心突破:交流法測試原理,捕捉“真實瞬間”

1.ZXYZ-JZ 精髓: 采用單相220V輸入,內部變換為三相可調試驗電源(0-500V,1000VA)加載于變壓器高壓側。利用≥200k/s/通道的高速采集(遠超直流法典型的10k/s)和8MB深度緩存,無濾波地連續捕獲帶繞組狀態下開關切換全過程的原始交流波形。

2.VS 傳統直流法痛點:

波形真實性與唯一性: 直流法對波形進行濾波處理以抑制干擾,但可能掩蓋關鍵瞬態信息(如微秒級接觸不良),導致波形失真、判讀爭議。ZXYZ-JX 的原始交流波形真實反映開關動作的每一瞬變點(如彈跳、拉弧),解析結果唯一明確,徹底杜絕技術爭議。

隱性缺陷檢出能力: 交流法通過觀察波形連續性即可直觀判斷開關健康狀態。波形連續=狀態良好。其對過渡電阻斷線、觸頭接觸不良(即使微弱)、橋接時間超標等隱性缺陷的靈敏度遠超直流法。接線普適性: 不受繞組接線方式(YN.d, YN.y0, Y.y0, D.y0 等)或中性點是否引出的限制,通吃10kV-500kV 單相/三相變壓器及電抗器。直流法在無中性點引出的Y.y0、D.y0等組別上束手無策。

二、 技術硬實力:為精準診斷保駕護航

1.高速高精度采集:

≥200k/s/通道采樣率 + 16位精度 + 8MB FIFO緩存: 確保微秒級瞬變過程無遺漏,海量數據不丟幀,為復雜或存在缺陷的開關動作提供完整“影像”。

0.2級電壓/電流精度: 提供可靠的基礎參數測量(0-500V, 0mA-100mA/0A-10A),集成“數字萬用表”功能(電壓、電流、功率、頻率)。

2.靈活電源與強大輸出:

內置三相電源: 極大簡化現場接線。

外接電源支持: 滿足高壓試驗、零序試驗等特殊需求。

可調直流輸出 (0.5A/1A): 兼顧傳統直流電阻測量需求(精度±(5%+0.1Ω))。

3.智能化與便捷性:

10.4寸觸摸彩屏 + 嵌入式系統: 中文界面,操作直觀,支持U盤存儲、USB鍵鼠。

智能報告管理: 數據符合智能電網PMS要求,支持現場通過3G平板即時上傳,也支持辦公室脫機分析/編輯報告。

微型打印機: 現場即時輸出結果。

一體化便攜設計 (30kg): 適應變電站移動工作需求。

三、 應用價值:提升運維效率與可靠性

1.精準診斷,防患未然: 早期發現觸頭接觸不良、電阻劣化、橋接異常等隱患,避免開關故障導致的非計劃停運。

2.高效普適,解放人力: 接線簡單、適應性強,顯著縮短現場測試時間,減少因接線組別帶來的測試阻礙。

3.數據權威,決策有據: 真實波形提供無可爭議的診斷依據,標準化數據便于納入智能管理系統。

4.推動狀態檢修: 為基于設備真實狀態的精準運維提供強大數據支撐。

四、 總結

ZXYZ-JZ 變壓器有載開關交直流參數測試儀,以高速交流法測試為核心,解決了傳統直流法在現場應用中長期存在的波形失真、判讀爭議、接線受限、隱性缺陷難檢出等關鍵痛點。其≥200k/s的高速采樣、8MB深度緩存、無濾波真實波形捕獲、全接線方式適應等技術優勢,結合智能化操作與報告管理,為電力技術人員提供了前所未有的精準、高效、便捷的OLTC狀態評估工具。該儀器的推廣應用,標志著有載開關現場測試技術邁入“真實、清晰、普適”的新階段,對保障變壓器可靠運行和電網安全穩定具有重要意義。擁抱交流法革新,讓有載開關隱患無處遁形!

國電中星是電力檢測設備生產廠家,生產的產品種類多,型號齊全,提供專業的技術支持,電話4000-828-027。
