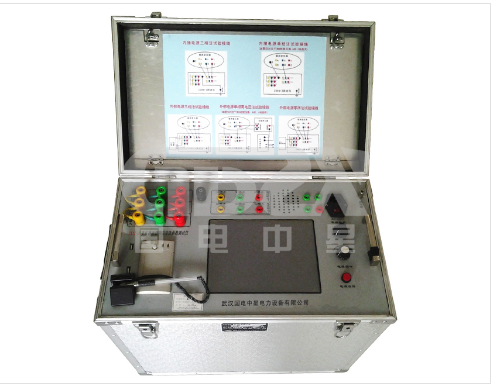

交流法革命：ZXYZ-J變壓器有載開關參數測試儀如何取代直流法，解決現場測試瓶頸

變壓器有載分接開關（OLTC）是電網調壓的核心部件，其動作特性直接關系到變壓器的安全穩定運行。傳統的直流電阻法測試OLTC參數，雖沿用多年，但在現場應用中存在諸多難以克服的局限性，如波形失真、受繞組接線方式制約、難以捕捉瞬態細節等。ZXYZ-J變壓器有載開關交流參數測試儀（以下簡稱“ZXYZ-J交流測試儀”）的推出，代表了OLTC測試技術的重大突破。它基于先進的交流測試原理和高速數據采集技術，從根本上解決了直流法的痛點，為現場技術人員提供了更真實、更可靠、更全面的開關狀態評估手段。本文將從技術原理、性能特點、現場適用性及測試效果等方面，深入對比分析ZXYZ-J交流測試儀相較于傳統直流法的顯著優勢。

一、 核心原理對比：真實波形捕捉 vs. 濾波失真

1.傳統直流法：

原理：向開關過渡回路注入直流電流，測量回路電阻變化，間接反映開關觸頭動作。

關鍵局限：

嚴重依賴濾波： 為抑制干擾和獲得“穩定”波形，需對采集信號進行強濾波處理，導致波形失真，丟失關鍵的瞬態細節（如觸頭微小彈跳、微弱接觸不良產生的毛刺）。

波形判讀爭議： 濾波后的波形形態可能不唯一，不同人員或不同設備對同一開關狀態的判讀結果可能存在技術爭議。

無法捕捉瞬變點： 濾波過程會平滑掉開關動作過程中產生的真實瞬變點，而這些點往往是判斷潛在故障的關鍵。

2.ZXYZ-J交流測試儀（交流法）：

原理：采用50Hz工頻或可調交流電源作為測試激勵源，利用高速數據采集技術（≥200 k/s/通道） 對開關帶繞組切換過程中的交流電壓/電流波形進行連續、無濾波的實時采集存儲。

核心突破：

真實波形： 高速采集確保能準確捕捉開關動作全過程的每一個瞬變點，不對波形進行任何濾波處理，呈現最原始、最真實的過渡過程波形。

唯一性判讀： 真實的波形使得對過渡時間、橋接時間、觸頭動作時序（三相同期性）等參數的解析結果具有唯一性，消除判讀爭議。

直接反映缺陷： 波形上的任何不連續、畸變或異常波動，都能直接、清晰地反映出開關內部的隱性缺陷，如過渡電阻斷線、觸頭接觸不良、橋接時間異常等。

二、 現場適用性與接線靈活性對比

1.傳統直流法：

嚴重受限于繞組接線： 測試接線高度依賴于變壓器繞組的中性點引出方式。對于YN.d、YN.y0等有中性點引出的繞組尚可，但對于Y.y0、D.y0等調壓繞組在一次側且無中性點引出的常見接線方式，直流法測試極其困難甚至無法實施，成為現場測試的“死穴”。

抗干擾能力弱： 直流信號易受現場工頻磁場、地網電流等干擾，影響測試穩定性。

2.ZXYZ-J交流測試儀（交流法）：

接線不受限： 最大的優勢之一是完全不受變壓器繞組接線組別和中性點是否引出的限制。無論是YN.d, YN.y0, 還是Y.y0, D.y0，都能輕松完成測試，徹底解決了直流法在現場束手無策的難題。

內置/外接電源靈活：

內置三相可調電源（0-500V, 1000VA），現場接線極其簡便。

支持外接更高電壓電源，方便進行高電壓試驗或零序試驗，擴展性強。

抗工頻干擾強： 采用同頻交流測試，本身具備一定的抗工頻干擾能力，結合高速采集和數據處理，測試更穩定。

三、 測試性能與診斷深度對比

四、 ZXYZ-J交流測試儀的核心價值與應用前景

1.提供黃金標準波形： 交流法配合高速無濾波采集，得到的過渡波形是開關動作狀態的“真實錄像”，為狀態評估提供了最可靠的第一手資料。

2.提升缺陷診斷精度與深度： 能夠發現傳統直流法難以甚至無法檢出的早期隱性缺陷（如觸頭輕微燒蝕、接觸壓力不足導致的瞬時接觸電阻增大、過渡電阻早期劣化等），將故障隱患消除在萌芽狀態，顯著提升設備可靠性。

3.徹底解放現場測試： 突破接線限制，使得所有類型、所有電壓等級（10kV-500kV）的OLTC現場測試成為可能，大大提高了測試覆蓋率和效率。

4.智能化與信息化： 強大的數據處理能力、便捷的數據導出接口（U盤）、以及支持3G網絡上傳至智能電網生產管理系統（PMS），實現了測試數據的數字化、網絡化和可追溯化，符合現代電網智能化運維的發展趨勢。

5.推動規程更新與技術迭代： 隨著ZXYZ-J交流測試儀在現場的廣泛應用和其技術優勢的不斷驗證（文中提及已積累多臺實測案例），交流法取代直流法成為現場OLTC參數測試的主流和推薦方法已成為必然趨勢。該設備將成為變電站現場不可或缺的常規測試裝備。

結論：

ZXYZ-J變壓器有載開關交流參數測試儀并非簡單的功能升級，而是基于交流測試原理和現代高速數據采集技術的一次革命性創新。它從根本上克服了傳統直流法在波形真實性、判讀唯一性、現場適用性（尤其是接線限制）和隱性缺陷檢出能力等方面的固有缺陷。

對于一線技術人員而言，掌握和應用ZXYZ-J交流測試儀意味著：

1.能夠獲取最真實、最具診斷價值的OLTC動作波形。

2.能夠高效、無死角地完成各類接線變壓器的OLTC現場測試。

3.能夠更早、更準確地發現開關潛在缺陷，為設備狀態檢修提供堅實依據。

4.其智能化特性提升了工作效率并符合電網數字化管理要求。

ZXYZ-J交流測試儀的推廣和應用，標志著變壓器有載開關參數測試技術邁入了一個新的時代——一個以真實波形、精準診斷、全面覆蓋為特征的時代。它必將成為保障電力變壓器安全穩定運行、提升電網智能化運維水平的關鍵利器。技術人員應積極學習掌握這一先進技術，迎接交流法測試時代的到來。
