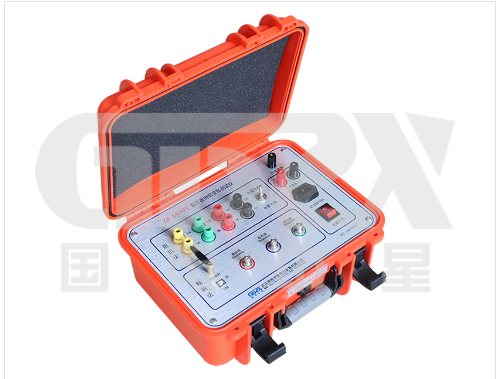

變壓器繞組變形無損檢測利器：ZX-BRY03 FRA測試儀技術解析與工程應用對比

變壓器作為電網的核心設備，其內部繞組健康狀況直接關系到電網的安全穩定運行。傳統的繞組變形檢測方法（如吊罩檢查、短路阻抗測試、電容量變化測量等）或存在破壞性、或靈敏度不足、或難以精確定位，無法滿足高效、精準診斷的需求。頻率響應分析法（Frequency Response Analysis, FRA）憑借其無損、高靈敏度和能反映繞組機械狀態微小變化的優勢，已成為國際上主流的變壓器繞組變形檢測技術。本文重點解析國產ZX-BRY03變壓器繞組變形測試儀的技術特點、性能優勢，并對比其在工程應用中的價值。

一、 FRA技術原理與ZX-BRY03的實現核心
FRA技術的基本原理是向變壓器繞組一端注入掃頻電壓信號，在另一端測量其響應電壓信號，通過計算傳輸函數（通常為幅頻響應H(jω) = Vout/Vin）來獲得繞組的頻率響應特性“指紋”。繞組結構（電感L、電容C、電阻R的分布參數）的任何機械位移（扭曲、鼓包、移位、傾斜、匝間短路等）都會改變其頻率響應曲線，表現為諧振峰、谷點的頻率偏移或幅值變化。

ZX-BRY03正是基于這一成熟原理，并集成了多項先進技術實現高精度、高可靠性的檢測：

1.高速DDS掃頻技術： 采用美國專用數字直接頻率合成(DDS)技術，實現從10Hz到10MHz（線性?huà)呙韪哌_(dá)40000點）或分段(0.5kHz-1MHz/2000點)的快速、精準掃頻。高密度掃頻點（分辨率可選0.25kHz/0.5kHz/1kHz）確保了能捕捉細微的特征變化。

2.高精度信號采集： 雙通道16位高速A/D采樣，結合寬動態范圍（-120dB 至 +20dB）和0.1dB的高精度測量能力，保證了微弱響應信號也能被準確捕獲和分析。現場試驗中，改變分接開關引起的微小變化也能在曲線上清晰呈現。

3.強驅動與抗干擾能力： 軟件可調的輸出信號幅度（峰值±10V，指標中最大±20V）和50Ω輸出阻抗設計，確保信號能有效注入不同阻抗的繞組，克服現場干擾。1MΩ的高輸入阻抗減少了測量回路的負載效應。

4.雙模式兼容： 同時支持線性?huà)哳l和分段掃頻兩種國內主流測量模式，滿足不同用戶習慣和技術流派需求，兼容性強。

二、 ZX-BRY03的核心性能優勢對比
相較于早期或低端的FRA設備，以及傳統檢測方法，ZX-BRY03在以下方面展現出顯著優勢：

具體優勢詳解：

1.寬頻域、高分辨率掃描： 覆蓋10Hz到10MHz的超寬頻率范圍，結合高達40000點的掃頻密度，能全面反映繞組從低頻（鐵芯影響、整體變形）到高頻（匝間、餅間電容影響、局部變形）的完整頻譜特征，大大提高了故障檢測的覆蓋率和細微變化的檢出能力。

2.智能診斷分析系統： 這是ZX-BRY03的核心競爭力之一。

橫向?qū)Ρ?A-B-C相)： 自動分析三相繞組頻響曲線的一致性，給出“很好/較好/較差/很差”的量化評價，快速識別異常相。

縱向?qū)Ρ?歷史數據)： 調取同一繞組的歷史測試數據（基線），進行自動比對分析，直接判斷繞組當前狀態是“正常”、“輕度變形”、“中度變形”還是“嚴重變形”。這極大地降低了對操作人員經驗的依賴，提供了客觀、量化的診斷依據。

3.標準化與工程實用性：

符合國標： 嚴格滿足電力行業權威標準DL/T911-2004的技術要求，確保測試方法和結果的規范性與可比性。

靈活輸出： 支持線性和對數兩種頻率坐標顯示/打印曲線，適應不同分析需求。

高效報告： 自動生成包含測試數據、曲線對比、分析結論的Word格式報告，顯著提升工作效率和數據管理水平，便于存檔、追溯和共享。

4.穩定可靠： 高集成微處理器控制、優異的同相測試重復率(99.9%)、寬工作溫度范圍(-10℃至+40℃)，保證了儀器在現場復雜環境下的穩定性和數據可靠性。

三、 典型工程應用場景
ZX-BRY03適用于63kV至500kV電力變壓器在以下關鍵場景的檢測：

1.出廠驗收： 建立變壓器出廠時的原始“指紋”圖譜。

2.安裝后/運輸后檢查： 檢測運輸、安裝過程中可能造成的繞組位移或損傷。

3.短路故障后診斷： 評估繞組在經受短路電流沖擊后的機械狀態，判斷是否發生變形及嚴重程度，是決定變壓器能否繼續運行或需要檢修的關鍵依據。

4.定期預防性試驗： 作為狀態檢修(CBM)的重要項目，定期監測繞組狀態變化趨勢，早期發現潛在隱患。

5.大修前后評估： 評估大修效果，驗證繞組恢復情況。

四、 結論
      ZX-BRY03變壓器繞組變形測試儀代表了國內FRA檢測技術的先進水平。它通過集成高速DDS掃頻、高精度采集、強信號驅動、雙測量模式兼容等硬件技術，特別是其強大的智能診斷分析系統（自動橫向/縱向?qū)Ρ取⒘炕旨?jí)）和標準化報告輸出功能，在檢測靈敏度、診斷效率、結果客觀性、工程實用性方面相比傳統檢測方法和早期FRA設備具有顯著優勢。

對于技術人員而言，掌握Z(yǔ)X-BRY03的操作和應用，能夠高效、準確、無損地評估變壓器繞組的機械完整性，為變壓器的狀態檢修、故障診斷、壽命評估提供強有力的技術支撐，是保障電力設備安全運行不可或缺的利器。其完全符合DL/T911-2004標準，也確保了測試工作的規范性和結果的可信度。在電力設備狀態監測與故障診斷領域，ZX-BRY03是值得信賴的專業選擇。
