ZXBXZ系列電纜交流耐壓諧振裝置
用于10kV、35kV、110kV等電纜的交流耐壓試驗
參考標準：GB50150-2006,DL/T849.6-2004
● 采用專用SPWM數字式波形發生芯片及IPM模塊。
● 電抗器采用干式環氧澆注。
● 正交非同步固定式載波調制。
說明書

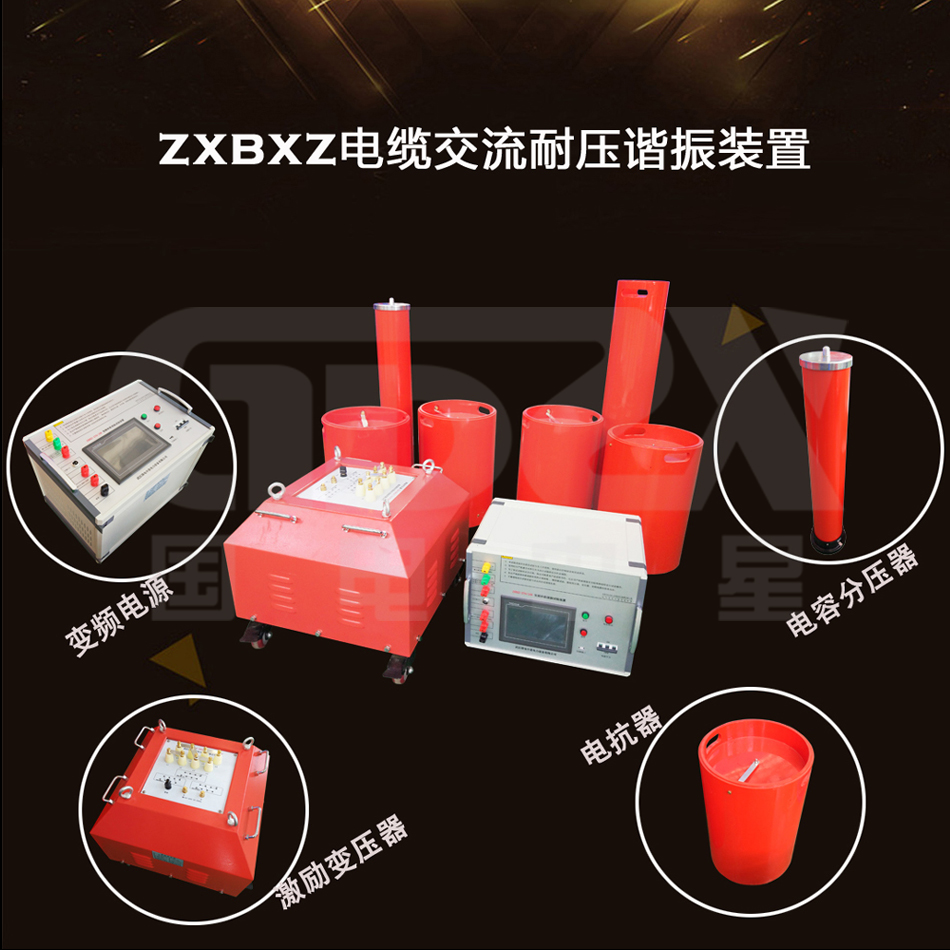

操作視頻 ZXBXZ系列電纜交流耐壓諧振裝置用于10kV、35kV、110kV等電纜的交流耐壓試驗，變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容實現電容諧振，在被試品上獲得高電壓、大電流。電纜交流耐壓試驗裝置主要由變頻電源（主機）、勵磁變壓器、諧振電抗器、電容分壓器組成。
ZXBXZ系列便攜式電纜交流耐壓試驗裝置
頻率的調節范圍為30～300Hz，符合南方電網公司發布的企業標準《電力設備預防性試驗規程》不但能滿足高壓
XLPE電纜的耐壓要求，而且具有重量輕（單個部件重量不超過30kg）、可移動性好的優點，適宜現場試驗。
產品別稱
交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、耐壓諧振裝置、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備

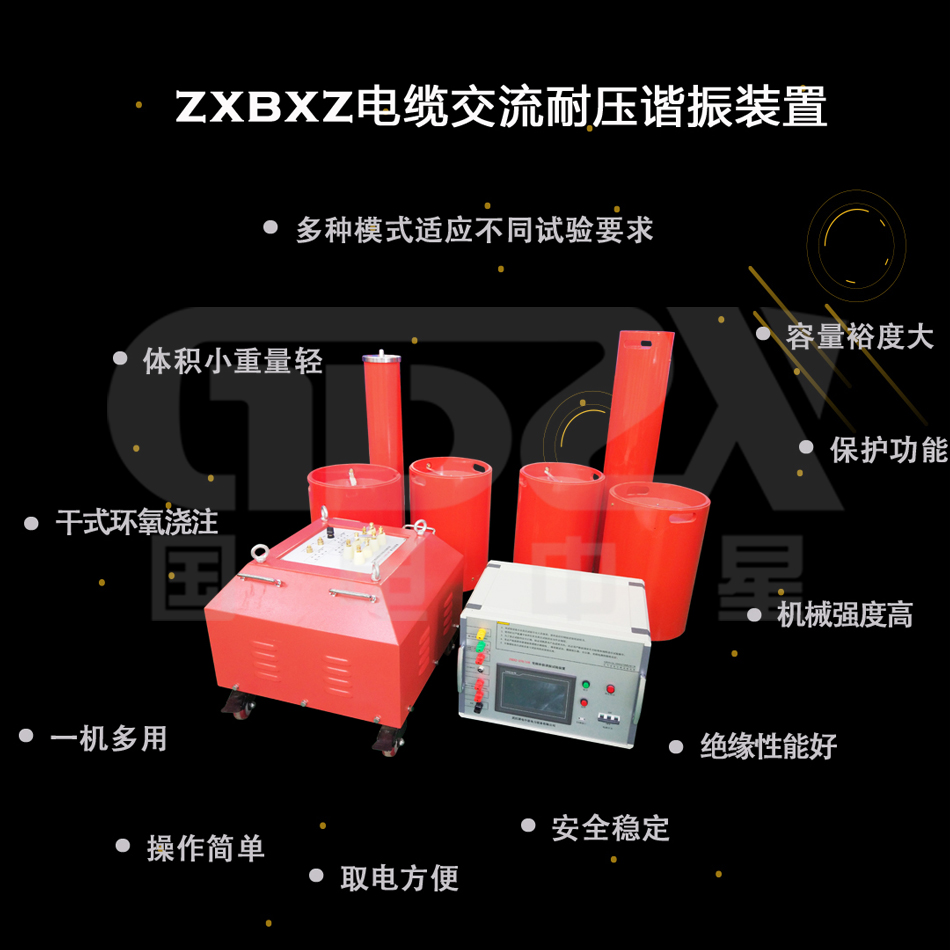

1、操作簡單：自動調諧（自動尋找諧振點）、自動試驗（自動尋找諧振點和自動升壓）和手動試驗（手動尋找諧振點和手動升壓）三種模式適應不同試驗要求。
2、能整定試驗電壓、調頻范圍、保護電流、加壓時間。
3、自動模式：只需要設定試驗電壓和時間；設備自動精準調頻、調壓；完成試驗保存數據。
4、具有接地及閃絡保護功能。
5、能自動跟蹤電網電壓的變化，實時調節電壓，使高壓電壓保持穩定。
6、操作方便；單相220V或是三相380V輸入電源通用，方便現場取電。
7、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。
8、配置靈活：電抗器可串/并聯使用，滿足不同試品要求，實現一機多用，性價比高。
1. 額定輸出電壓：0～220kV
2. 輸出頻率：30～300Hz
3. 諧振電壓波形：純正弦波，波形畸變率＜1.0%
4. 連續工作時間：滿功率輸出下，一次連續工作時間60min
5. 品質因數：30～90
6. 頻率調節靈敏度：0.1Hz,不穩定度＜0.05%
7. 工作電源：220V/380V±15%,50Hz±5%
35kV及以下電纜耐壓裝置配置表 | |||||
產品型號 | 控制箱 | 電抗器 | 激勵變 | 分壓器 | 適用范圍 |
ZXBXZ-44/22 | 3kW | 1A/22kV二臺 | 3kVA/1.5kV | 30kV/3000pF | 10kV/300m㎡電纜1km |
ZXBXZ-88/22 | 5.5kW | 2A/22kV二臺 | 5.5kVA/1.2kV | 30kV/6500pF | 10kV/300m㎡電纜2km |
ZXBXZ-132/22 | 6kW | 2A/22kV三臺 | 6kVA/1kV | 30kV/3500pF | 10kV/300m㎡電纜3km |
ZXBXZ-176/22 | 7.5kW | 2A/22kV四臺 | 7.5kVA/1kV | 30kV/6000pF | 10kV/300m㎡電纜4km |
ZXBXZ-264/22 | 15kW | 2A/22kV六臺 | 15kVA/1.2kV | 30kV/3500pF | 10kV/240m㎡電纜6km |
ZXBXZ-330/22 | 18.5kW | 2A/22kV六臺 | 18.5kVA/1.2kV | 30kV/3500pF | 10kV/300m㎡電纜8km |
ZXBXZ-108/108 | 6kW | 1A/27kV四臺 | 6kVA/1.5/3/6kV | 110kV/1000pF | 10kV/300m㎡電纜2km |
ZXBXZ-600/50 | 25kVA | 3A/25kV八臺 | 25kVA/2kV/0.4kV | 50kV/2000pF | 20kV/400m㎡電纜5km |
110kV及以上電纜耐壓裝置配置表 | |||||
產品型號 | 控制柜 | 電抗器 | 勵磁變 | 分壓器 | 適用范圍 |
ZXBXZ-1000/500 | 37kW | 2A/50kV十臺 | 37kVA/4/8/25kV | 500kV/300pF | 110kV/630m㎡電纜1km |
ZXBXZ-1500/500 | 55kW | 3A/250kV二臺 | 55kVA/4/8/25kV | 500kV/500pF | 10kV/400m㎡電纜0.3km |
ZXBXZ-1600/800 | 75kW | 2A/200kV四臺 | 75kVA/5/10/35kV | 800kV/1000pF | 110kV/630m㎡電纜1.5km |
ZXBXZ-2600/130 | 93kW | 20A/65kV二臺 | 93kVA/4kV | 130kV/1000pF | 110kV/1000m㎡電纜2.5km |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
