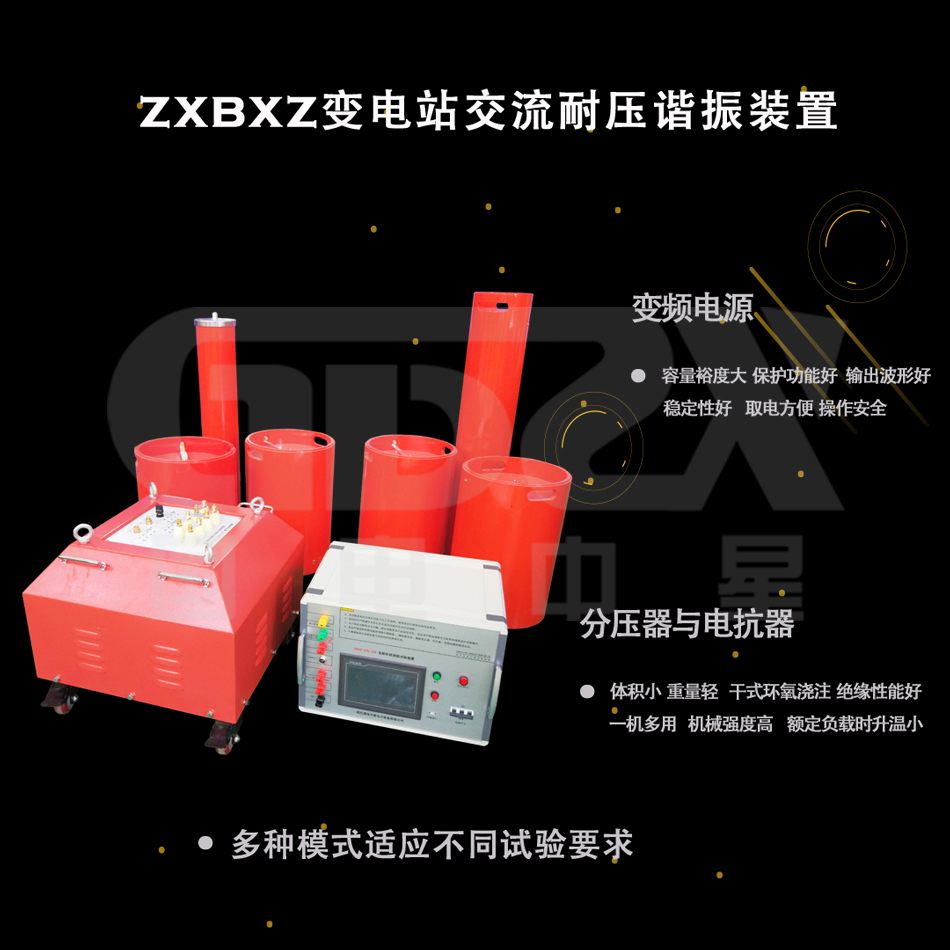

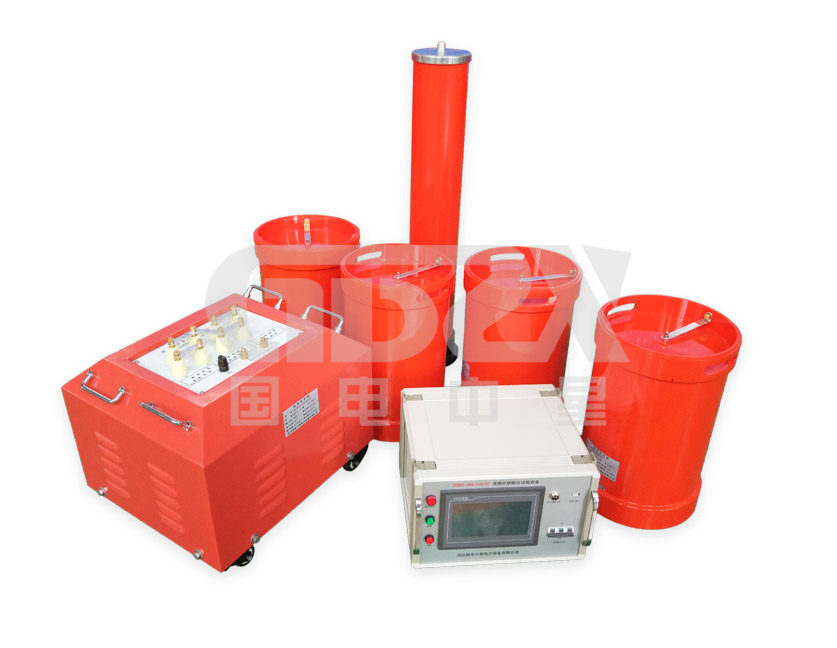

ZXBXZ系列變電站交流耐壓諧振裝置

用于500kV以下變電站一次電氣設備交流耐壓試驗設備

參考標準：GB50150-2006,DL/T849.6-2004

● 具備多種工作模式，操作方便。
● 滿足不同試品要求，實現一機多用，性?xún)r(jià)比高。
● 采用干式環氧澆注，機械強度高，電氣絕緣性能好。

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXBXZ系列變電站交流耐壓諧振裝置主要針對500kV以下變電站一次電氣設備交流耐壓試驗設備設計制作.可按規程滿足變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備交流耐壓試驗。根據220kV以及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流流耐試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振的原理，由變頻電源控制箱(操作臺)、激勵變壓器、電抗器、電容分壓器組成了主設備，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其生產的直流電壓優于普通試驗變壓器整流初來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

產品別稱
交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、耐壓諧振裝置、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備

性能特點

1、操作簡單：自動試驗（自動尋找諧振點和自動升壓）和手動試驗（手動尋找諧振點和手動升壓）兩種模式適應不同試驗要求。
2、能整定試驗電壓、調頻范圍、保護電流、加壓時間。
3、自動模式：只需要設定試驗電壓和時間；設備自動精準調頻、調壓；完成試驗保存數據。
4、具有接地及閃絡保護功能。
5、能自動跟蹤電網電壓的變化，實時調節電壓，使高壓電壓保持穩定。

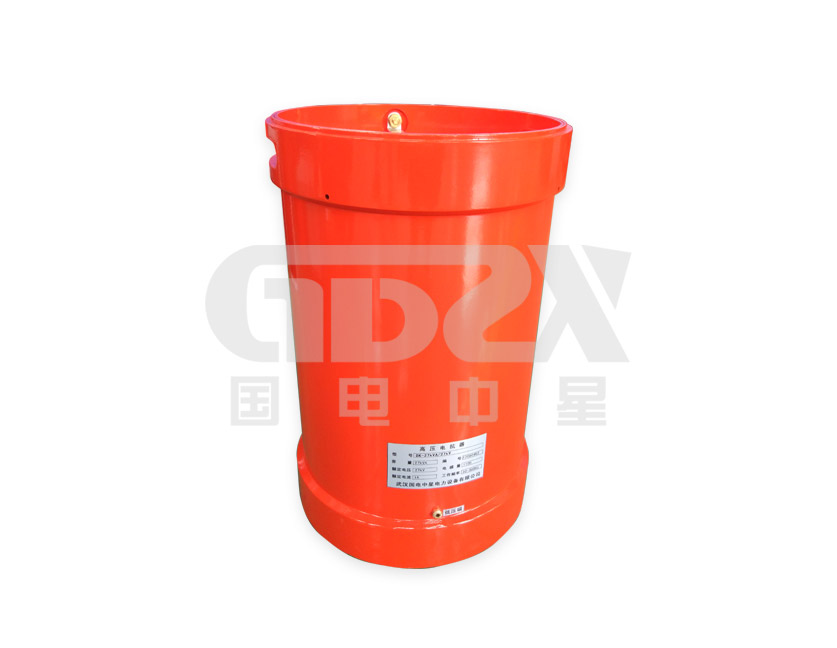

6、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。

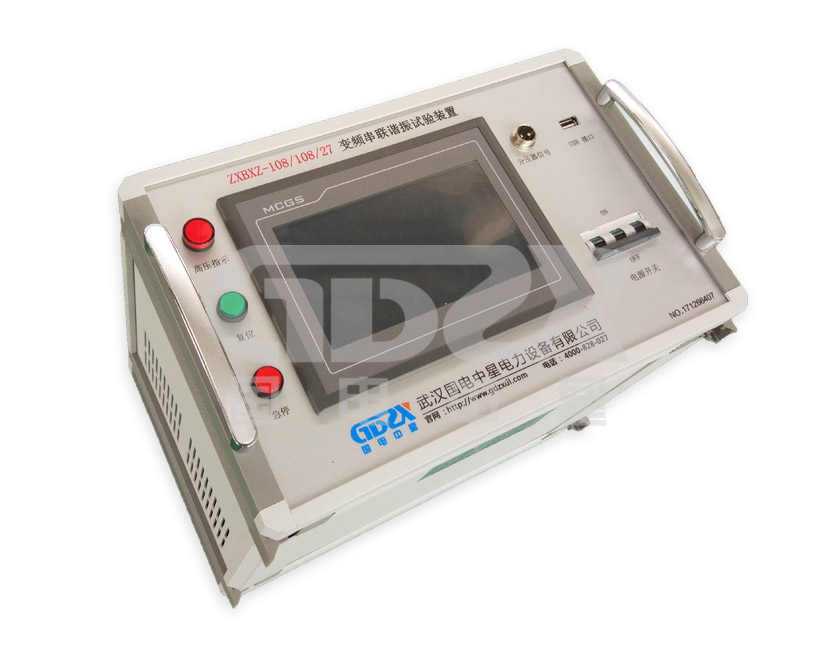

7、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相 220V或是三相380V輸入電源通用，方便現場取電。
8、配置靈活：電抗器可串/并聯使用，滿足不同試品要求，實現一機多用，性?xún)r(jià)比高。

技術指標

1、額定輸出電壓：0～1000kV
2、輸出頻率：30～300Hz
3、諧振電壓波形：純正弦波，波形畸變率＜1.0%
4、連續工作時間：滿功率輸出下，一次連續工作時間60min
5、品質因數：30～90
6、頻率調節靈敏度：0.1Hz,不穩定度＜0.05%
7、工作電源：220V/380V±15%,50Hz±5%
【變電站電氣設備交流耐壓試驗用常規配置表】

適用范圍（10kV~500kV電壓等級變電站電氣設備交流耐壓試驗）頻率：30~300Hz
ZXBXZ-50/50/25
變頻源	3kW
電抗器	25kV/1A二臺（干式）
激勵變壓器	3kVA(干式)

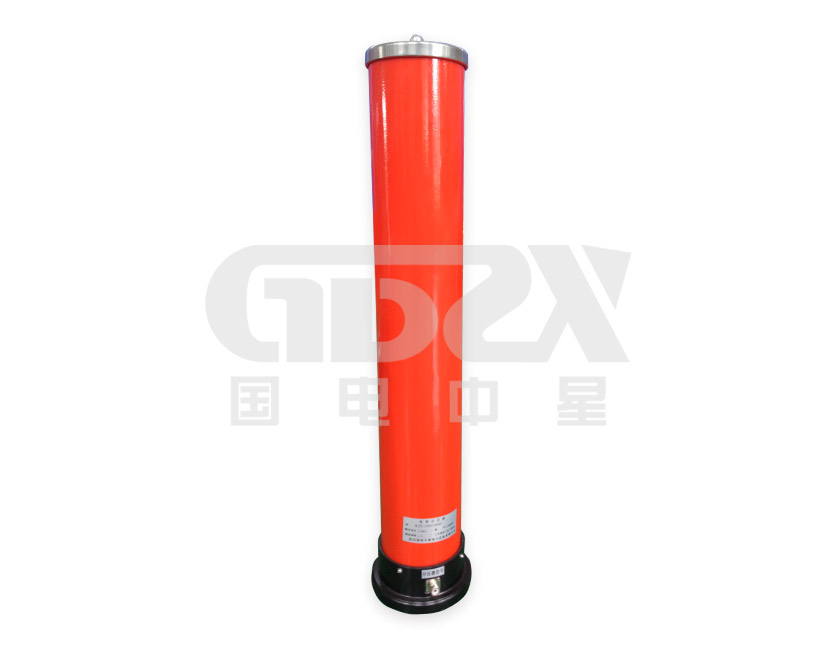

分壓器	50kV
適用范圍	1000kvA及以下10kV電力變；10kV開關、母線、PT、CT等；10kV(300mm2)電纜≤1km
ZXBXZ-108/108/27
變頻源	5kW
電抗器	27kV/1A四臺（干式）
激勵變壓器	5kVA（干式）
分壓器	110kV
適用范圍	31500kvA及以下35kV電力變；35kV開關、母線、PT、CT等；35kV(300mm2)電纜≤0.5km；10kV(300mm2)電纜≤2.0km
ZXBXZ-200/200/50
變頻源	10kW
電抗器	50kV/1A四臺（干式）
激勵變壓器	10kVA(干式)
分壓器	200kV
適用范圍	50000kvA及以下110kV電力變；110kV GIS、PT、CT等（預防性試驗）；35kV(300mm2)電纜≤1.0km；10kV(300mm2)電纜≤2.5km
ZXBXZ-270/270/45
變頻源	15kW
電抗器	45kV/1A六臺（干式）
激勵變壓器	15kVA（干式）
分壓器	300kV
適用范圍	50000kvA及以下110kV電力變；110kV GIS、開關、PT、CT等；35kV(300mm2)電纜≤1.2km ；10kV(300mm2)電纜≤3.0km
ZXBXZ-800/400/50
變頻源	30kW
電抗器	50kV/2A八臺（干式）；100kV/2A四臺（油侵式）
激勵變壓器	30kVA(干式)；30kVA(油侵式)
分壓器	400kV
適用范圍	80000kvA及以下220kV電力變；50000kvA及以下110kV電力變；110/220kV GIS、PT、CT等；35kV(300mm2)電纜≤2.0km；110kV(400mm2)電纜≤0.7km
ZXBXZ-1600/800/200
變頻源	60kW
電抗器	200kV/2A四臺（油侵式）
激勵變壓器	60kVA（干式）
分壓器	800kV
適用范圍	80000kvA及以下220kV電力變；50000kvA及以下110kV電力變；500kV GIS、PT、CT等；220kV開關、GIS、PT、CT等；110kV(400mm2)電纜≤1.5km；220kV(400mm2)電纜≤1.0km

注：可根據被試品對象參數定制解決方案

產品型號解讀：如"ZXBXZ-50/50/25"是指“ZXBXZ(廠家及型號)-50（總?cè)萘?0kVA）/50（電壓50kV）/25（單節電抗器電壓25kV）”。

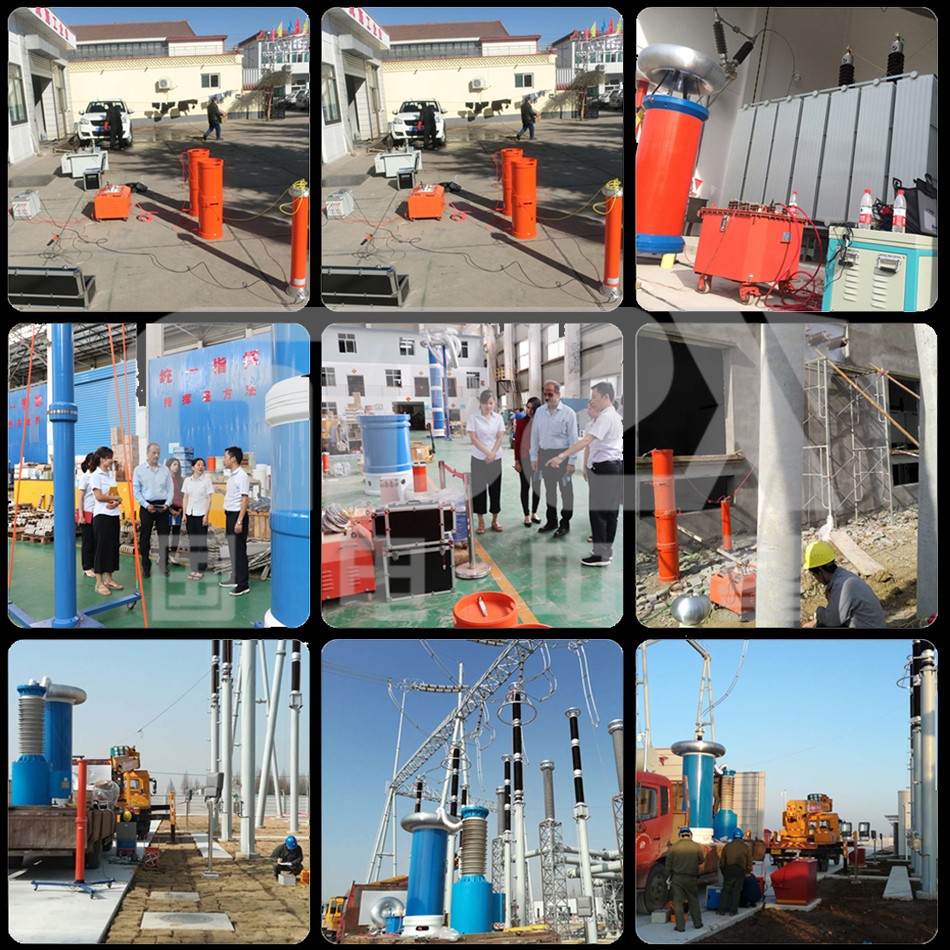

ZXBXZ串聯諧振現場試驗


注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027

操作視頻

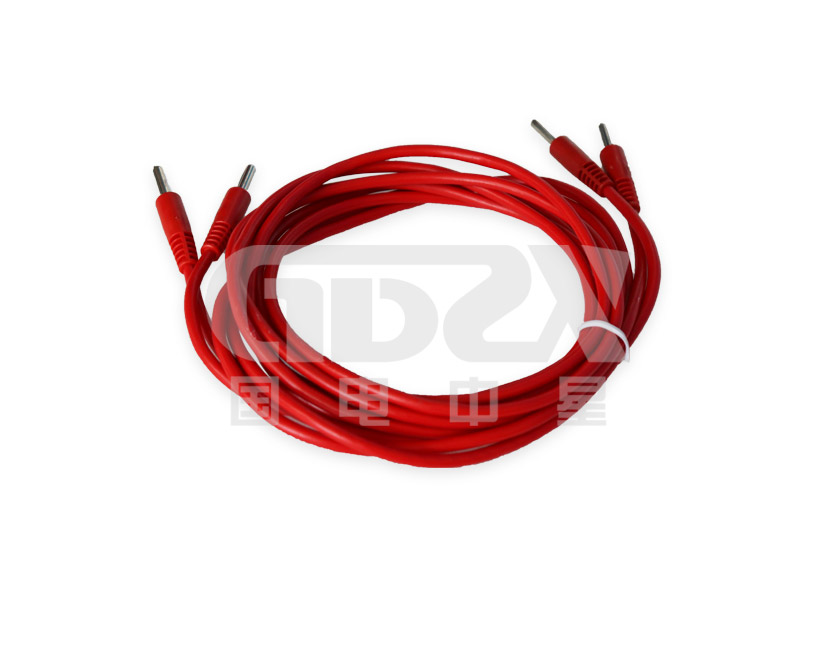

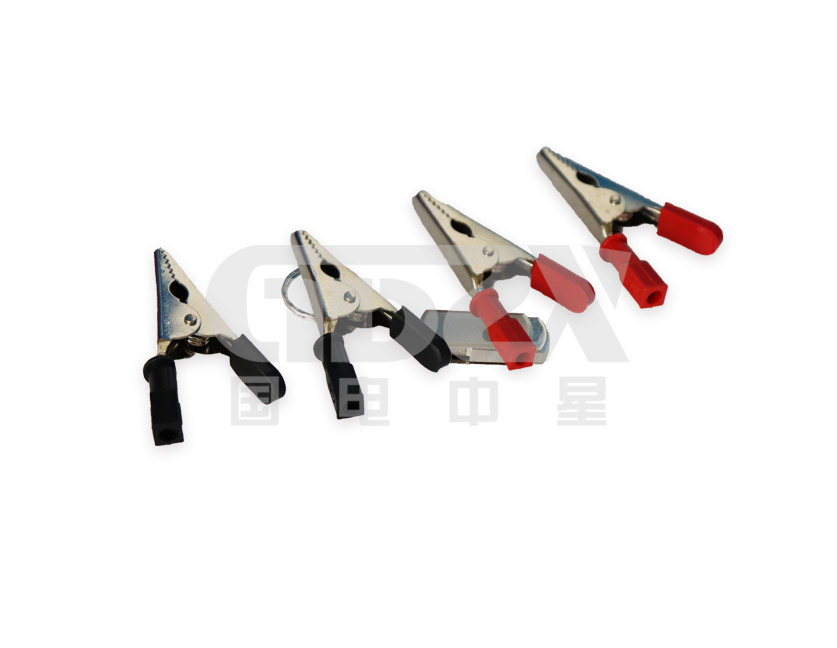

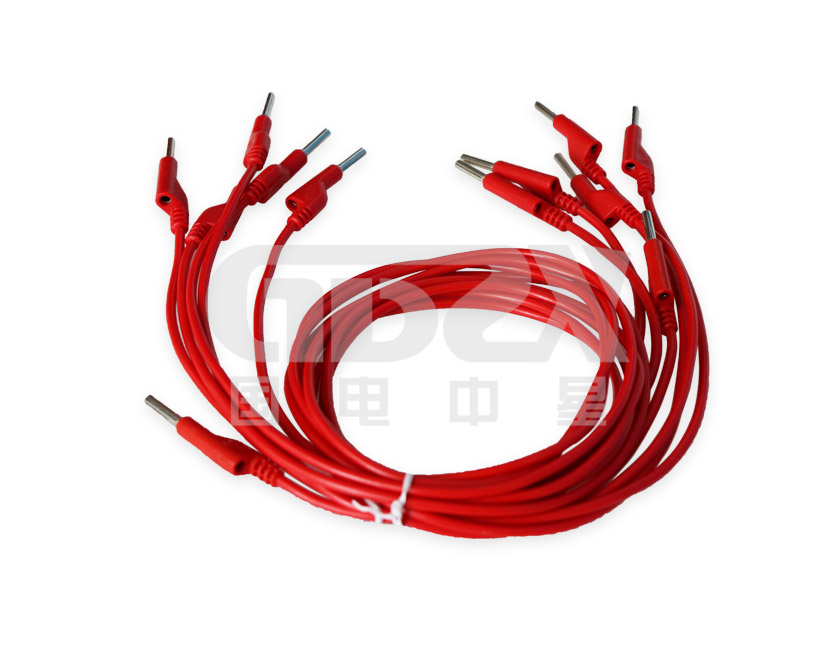

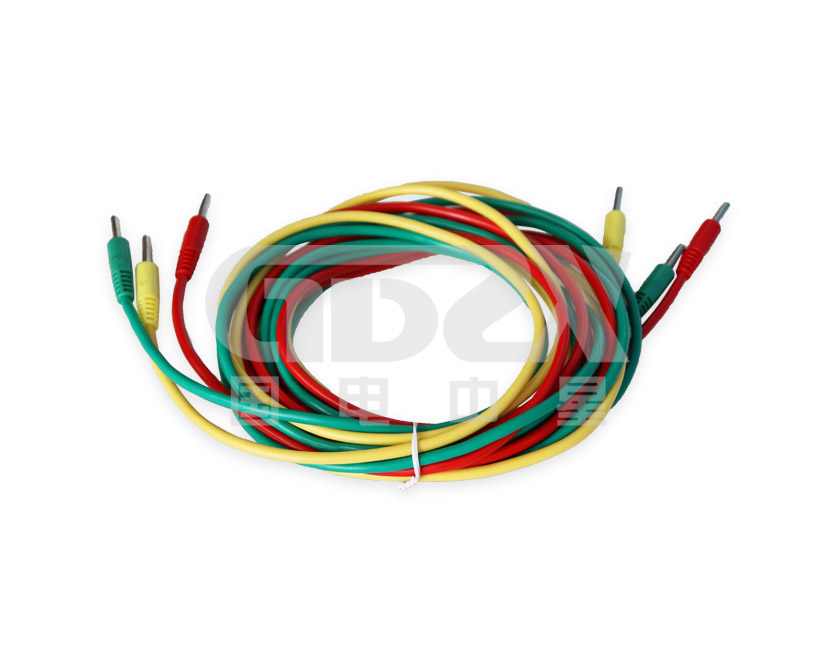

產品圖集

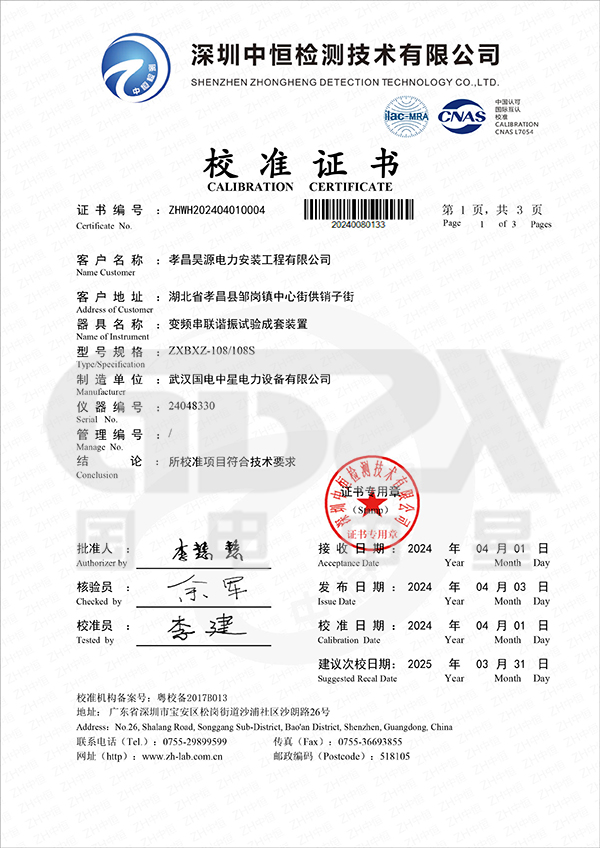

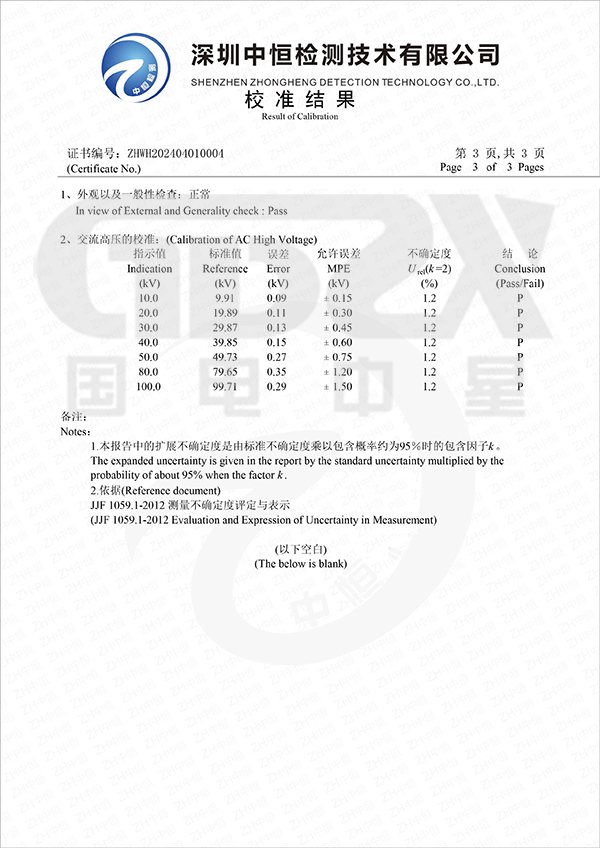

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
