串聯諧振中三類試驗頻率范圍

        串聯諧振試驗中，選擇合適的試驗頻率范圍十分重要。綜合國內外有關技術資料總結可分成3類，詳情見下文。

一、較寬頻率范圍

        第一類是較寬頻率范圍，30-300Hz、20-300Hz、1-300Hz。國際大電網會議第21/09工作組發布的《試驗導則》，建議頻率范圍為30-300Hz。但實際上更低一些頻率也具有較好地等效性。IEC60840和IEC62067標準草案（2001年和2000年）就規定可采用20-300Hz。

二、工頻范圍

        第二類為工頻范圍，45-65Hz，45-55Hz。國際上工業頻率主要指50Hz和60Hz兩種，故IEC標準規定對高壓絕緣的工業試驗頻率范圍為45-65Hz，在我國額定工頻為50Hz。GB/T 16927.1-1997規定工頻試驗頻率范圍為45-55Hz。

        也有觀點認為，工頻電力電纜的試驗電壓也必需是工頻。針對此問題應該著重說明交接和預防性試驗的目的在于發現絕緣缺陷的能力來定的。在不同的頻率下只要絕緣內部介質電壓分布相同，又有基本相同的檢出絕緣故障的能力，就能達到試驗的目的。因此即使選用比工頻范圍更寬的頻率也是可以接受的。

三、接近工頻范圍

        第三類為接近工頻范圍，35-75Hz。國外曾對正常XLPE(交聯聚乙烯)絕緣電纜樣品，在不同頻率下進行擊穿試驗。結果表明在頻率為35-75Hz時擊穿電壓均落在可致信度95%之內，因此有觀點贊成試驗電壓頻率最好選在35-75Hz，也較為靠近運行電壓頻率50Hz。

        值得注意的是，上述測試結果是對正常絕緣做的擊穿試驗。而交接和預防性試驗所采用的試驗電壓值是偏低的，它只能擊穿有缺陷的絕緣弱點（機械損傷、水樹枝、終端頭或接頭盒應力鐵椎施工或用料錯誤，等等），完全不足以擊穿電纜本體的正常絕緣。可見兩種試驗的目的和工作機理均不相同。似乎沒有必要將正常擊穿35-75Hz的擊穿特性“延伸”應用到檢測絕緣缺陷方面。

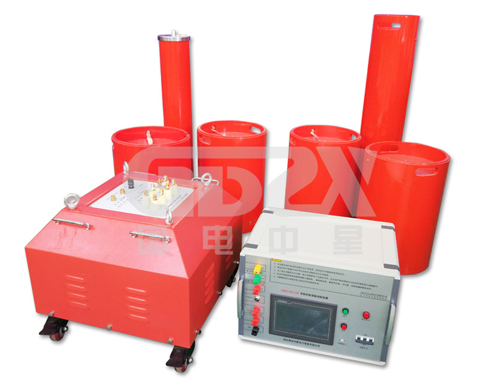

        國電中星是串聯諧振試驗裝置廠家，生產各種電力試驗設備，產品型號眾多，價格實惠平價，受到廣大用戶的青睞，并大受好評，國電中星歡迎您咨詢與選購！
