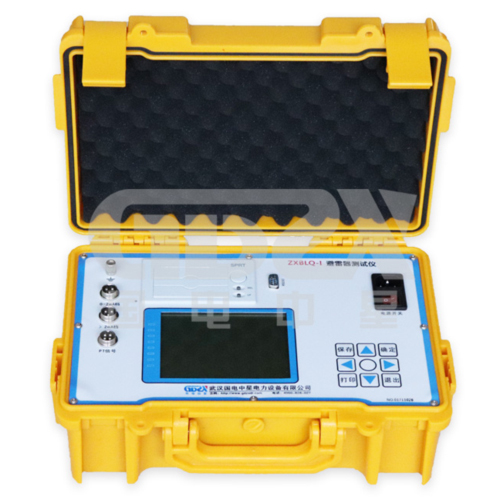

氧化鋅避雷器測試儀的測量原理是什么？

       我們都知道氧化鋅避雷器測試儀是在測試現場進行帶電測試避雷器各項電氣參數的儀器，氧化鋅避雷器測試儀的測試原理究竟是什么？國電中星為您詳細闡述。

一、測試原理

        輸入電流電壓經過數字濾波后，取出基波，然后用投影法計算出阻性電流基波峰值Ir1p=Ix1p.cosφ，因基波數值穩定，故普遍采用Ir1p衡量避雷器性能。總電流基波峰值Ix1p在電壓基波U1（E1）方向投影為Ir1p，在垂直方向投影為Ic1p，φ為電流電壓基波相位角，其中包含選定的補償角度。因此，用φ和Ir1p均能直觀衡量MOA性能。

二、相間干擾

        現場測量時，中間B相通過雜散電容對A、C泄漏電流產生影響，使A相φ減小，阻性電流增大，C相φ增大，阻性電流減小甚至為負，這種現象稱相間干擾。

一種方法是補償相間干擾：假設Ia、Ic無干擾時相位相差120°，B相對A、C相干擾是相同的，那么，將電壓取B相，電流取C相，測得φ1=φcb；再將電流取A相，測得φ1=φab；則C相電流與A相電流之間的相位差φca=φcb-φab；

選擇校正角Dφ=(φca -120°) / 2，將此值在主菜單中置入儀器即可；

選擇好相序，儀器會根據所選相序自動進行角度補償（A相加Dφ，B相不要補償即選0，C相減Dφ）

另一種是不補償相間干擾，也就是補償角度為0，從阻性電流的變化趨勢判斷避雷器性能。

三、性能判斷

避雷器性能可以從阻性電流基波峰值Ir1p判斷，但從電流電壓角度Φ判斷更有效，因為90°-Φ相當于介損角。如果規定阻性電流小于總電流的25%，對應的φ為75°；

無相間干擾時：

有相間干擾時，產生誤差：

實際測量時應考慮此誤差影響，盡管有此相間干擾誤差，但判斷MOA性能還是可行的。如僅用Ir1p判斷，在90°附近會有若干倍的變化，此時不如直接查看角度更合理。

四、數據說明

（1）U1：工頻電壓基波有效值；

（2）U3：工頻電壓三次諧波有效值；

（3）U5：工頻電壓五次諧波有效值；

（4）Ux：工頻電壓有效值，此電壓為實測電壓；

（5）Ic：容性電流有效值；

（6）Ir：阻性電流峰值；

（7）Ir1：阻性電流基波峰值；

（8）Ir3：阻性電流三次諧波峰值；

（9）Ir5：阻性電流五次諧波峰值；

（10）Ir7：阻性電流七次諧波峰值；

（11）Ic1p：容性電流基波峰值；

（12）Ir1p：阻性電流基波峰值。由于Ir1p比較穩定，有確切來源，應以Ir1p為主要的阻性電流判據；

（13）Ix：全電流有效值；

（14）P：有功功率；

（15）Φ：基波電流超前基波電壓的相位差；

（16）波形Ux：Ix為工頻電壓和全電流的真實波形，它既能反映電壓和電流的相位差，又能反映電源質量；
