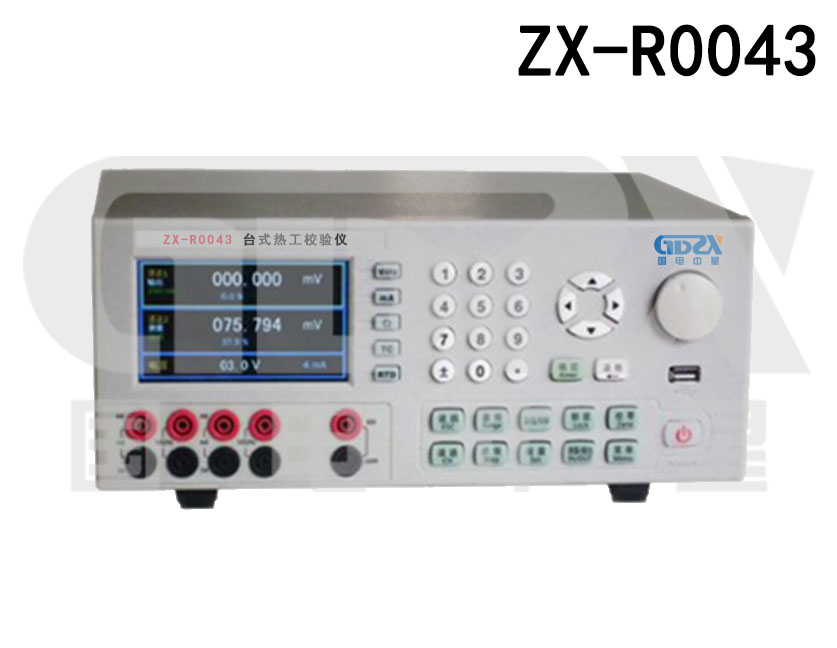

操作視頻ZX-R004系列臺式熱工校驗儀有三種型號，是一款開放式、創新型的臺式校準儀器。它采用1臺主機+信號采樣板的工作模式，各路信號間完全隔離，可同時支持多路信號的測量和輸出。
1. 各路信號完全隔離，互不干預。
2. 輸出方式：同時支持鍵入值、光標移位和旋鈕調節三種形式。
3. 測量和輸出直流電壓、電流、電阻以及頻率信號。
4. 支持熱電偶、熱電阻信號的測量，也可模擬熱電阻、熱電偶信號。
5. 采用Pt100外置傳感器提供可靠、快速、精確的冷端補償，支持手動和自動補償，補償精度0.2℃,有效范圍-40℃～60℃。
6. 提供1路24V DC回路電源，可校準2線制變送器，作為獨立電源使用時支持最大負載200mA。
7. mA信號輸出時，支持mA源輸出以及變送器模擬。
8. 電阻、熱電阻測量功能下，支持二、三、四線制模式。
9. 任意兩個端口之間均能承受220V AC誤入，36V DC 誤入。
10. 所有輸出功能下均可短路自恢復。
11. 通信方式：標準配置RS232、LAN、USB，通信協議免費提供。
12. 數據記憶功能：多達10000組的數據存貯記憶功能。
技術參數 | 參數詳情 | ||||
測量/輸出通道數 | 3 | ||||
功能 | 量程范圍 | 精度（讀數%+量程%） | |||
電壓輸出 | 0V～11V | 0.02+0.005 | |||
電阻輸出 | 0～4500Ω | 0.02+0.01 | |||
頻率輸出 | 0~20kHz | 0.01+0.005 | |||
電流輸出 | 0～30 mA | 0.02+0.005 | |||
電壓測量 | -100V～100V | 0.02+0.005 | |||
電阻測量 | 0～4500Ω | 0.02+0.005 | |||
頻率測量 | 0~100kHz | 0.01+0.005 | |||
電流測量 | -30mA～30 mA | 0.02+0.005 | |||
24V DC | 24V±0.5 | ||||
分度號 | 量程范圍 | 分辨率 | 精度（℃） | ||
J | -200℃～0℃ | 0.1℃ | 0.5 | ||
0℃～1200℃ | 0.4 | ||||
K | -200℃～0℃ | 0.1℃ | 0.6 | ||
0℃～1370℃ | 0.4 | ||||
T | -200℃～0℃ | 0.1℃ | 0.6 | ||
0℃～400℃ | 0.4 | ||||
E | -200℃～0℃ | 0.1℃ | 0.5 | ||
0℃～950℃ | 0.4 | ||||
R | -20℃～0℃ | 0.1℃ | 1.2 | ||
0℃～500℃ | 0.9 | ||||
500℃～1750℃ | 0.7 | ||||
S | -20℃～0℃ | 0.1℃ | 1.2 | ||
0℃～500℃ | 0.9 | ||||
500℃～1750℃ | 0.7 | ||||
B | 600℃～800℃ | 0.1℃ | 1.1 | ||
800℃～1000℃ | 0.9 | ||||
1000℃～1800℃ | 0.7 | ||||
N | -200℃～0℃ | 0.1℃ | 0.7 | ||
0℃～1300℃ | 0.4 | ||||
Pt100 | -200℃～850℃ | 0.01℃ | 0.2 | ||
Pt1000 | -200℃～650℃ | 0.01℃ | 0.15 | ||
Cu50 | -50℃～150℃ | 0.01℃ | 0.3 | ||
Cu100 | -50℃～150℃ | 0.01℃ | 0.25 | ||
選型一覽表：
型號 | 測量/輸出通道數 |
ZX-R0041 | 1 |
ZX-R0042 | 2 |
ZX-R0043 | 3 |
備注：各型號均提供獨立24V DC電源，每一通道均支持電流、電壓（毫伏）、電阻、頻率、熱電阻、熱電偶信號。 | |
