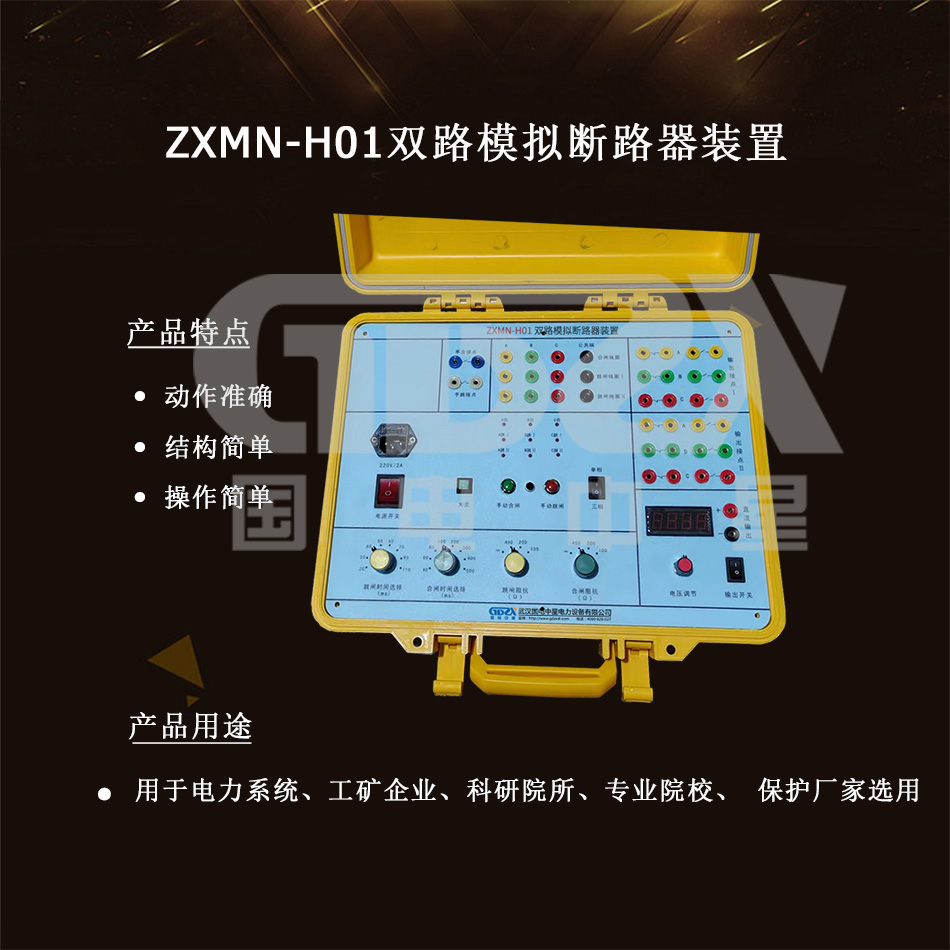

ZXMN-H01雙路模擬斷路器裝置

用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用

參考標準：

●雙路模擬斷路器裝置采用大規?，F(xiàn)場可編程門陣列、帶保護的功率電子器件等原理制造，跳閘線圈按獨立的雙回路設計

●外形結構為便攜式，適用于現場試驗使用

●儀器精巧美觀，操作簡單，極易上手

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXMN-H01 模擬斷路器采用大規?，F(xiàn)場可編程門陣列、帶保護的功率電子器件等原理制造，跳閘線圈按獨立的雙回路設計，可以模擬 6-500KV 電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，最大限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。

ZXMN-H01 模擬斷路器外形結構為便攜式，適用于現場試驗使用。

性能特點

1) 雙路模擬斷路器裝置采用大規?，F(xiàn)場可編程門陣列、帶保護的功率電子器件等原理制造，跳閘線圈按獨立的雙回路設計，可以模擬 6-500KV 電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為

2) 適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，最大限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。

3) 外形結構為便攜式，適用于現場試驗使用

4) 該儀器精巧美觀

5) 操作簡單，極易上手

技術指標

工作電源電壓	AC220V±10% 50HZ 工作電流小于 0.5A
直流工作電源	DC 0-220V≥5A
跳、合閘操作電壓	DC200V 或 DC110V
跳、合閘時間	跳閘時間選擇： 20ms、30ms、40 ms、50 ms、60 ms、70 ms 90 ms、110 ms，誤差不超過±5ms。]
合閘時間選擇	40 ms、60 ms、80 ms、100 ms、200 ms、300 ms 400 ms、500 ms，誤差不超過±5ms，(500ms 時，誤差不超過±20ms)
跳、合閘電流	跳閘電阻選擇： ∞ Ω 、100Ω、200Ω、400Ω 合閘電阻選擇： ∞ Ω 、100Ω、200Ω、400Ω 跳、合閘電流由跳、合閘時間控制自動切斷
手動跳合閘	當通過面板上的“手動合閘”和“手動跳閘” 按鈕來操作斷路器模擬裝置時斷路器模擬裝置跳、合閘線圈中沒有電流通過
斷路器失靈	當按下斷路器失靈按鈕時，斷路器不動作，跳、合閘電流延時 1s 后斷開，再經20s后恢復有電流狀態
開出量	接點容量： DC220V/0.5A，AC220V/5A
