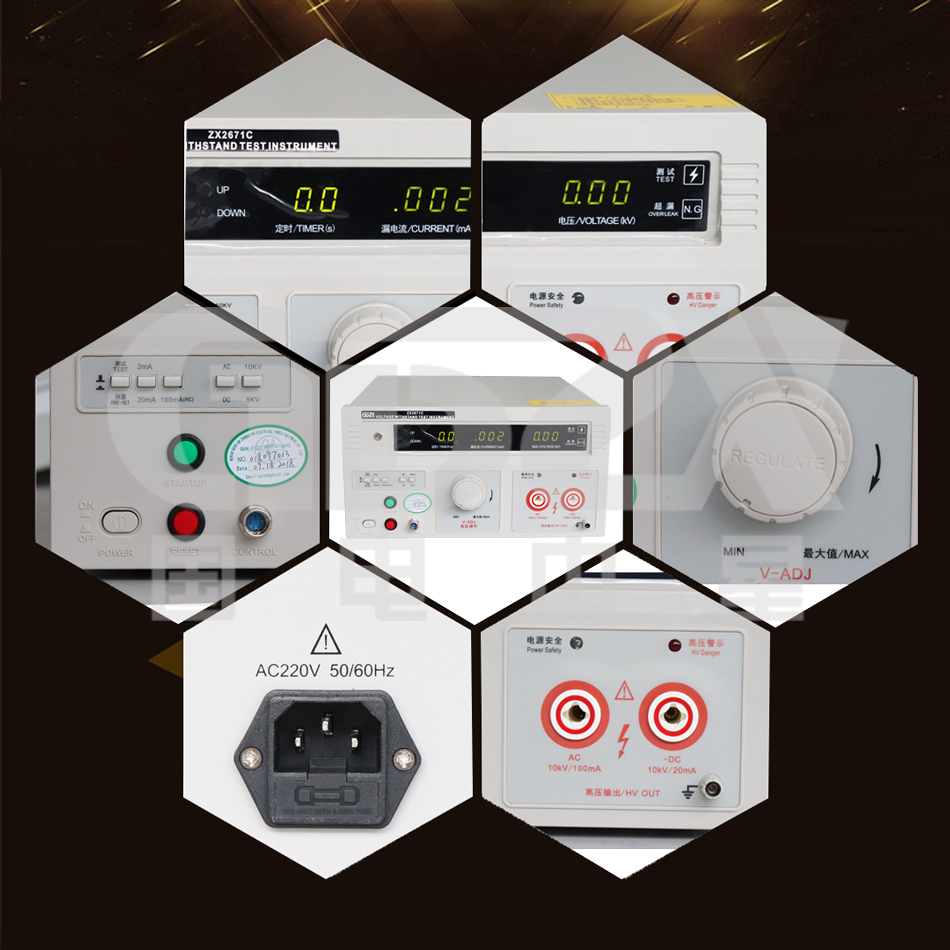

操作視頻ZX267系列便攜式耐壓測試儀具有優良的性價比；輸出電壓通過調壓器調節輸出，具有高可靠性、高耐用性的特點。采用高亮度的LED數碼管顯示測試時間、電壓、電流、能實時顯示擊穿電流值和電壓值；報警電流值可連續任意預置；測試時間采用三位數碼管顯示，時間分辨率為0.1s，時間預置范圍為0.0s～999s。配備PLC所需的信號輸入、輸出接口，可方便地與PLC組成綜合測試系統。能夠快速、準確地測量電子元器件、家用電器、絕緣材料、儀器儀表、照明電器、電動電熱器具的耐壓強度。
產品別稱
耐壓測試儀、交流耐壓測試儀、便攜式耐壓測試儀、交直流耐壓測試儀
1.顯示方式為數顯。
2.能顯示在測試時被測物品上漏電流數值。
3.具有時間預置和顯示，測試時間倒計時。
4.可任意設置報警電流值。
5.輸出波形為50Hz正弦波。
1. 機型功能對照表

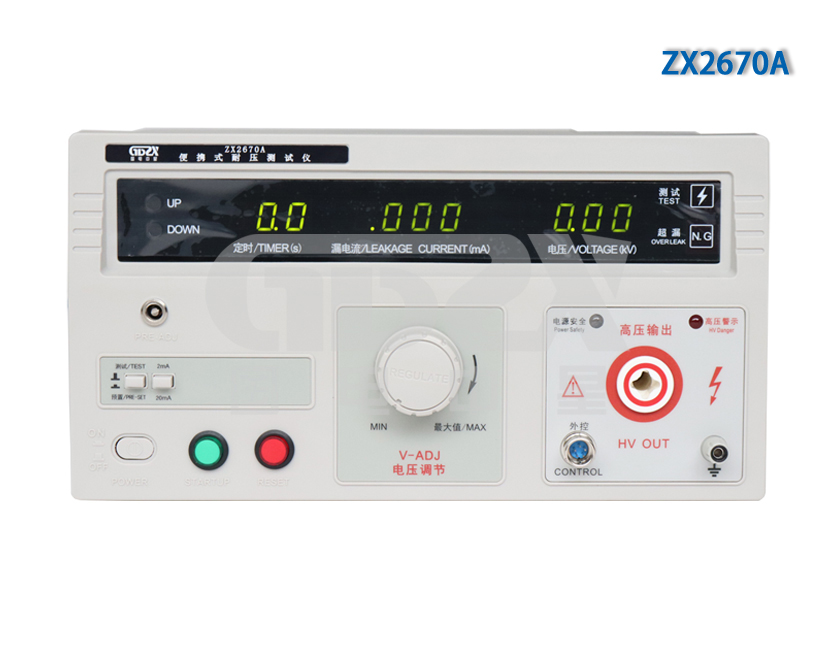

| ZX2670A | 輸出電壓為5kV，測試電流為20mA的交流耐壓儀 |
| ZX2671A | 輸出電壓為10kV，測試電流為交流20mA，直流為10mA的交直流耐壓測試儀 |
| ZX2671B | 輸出電壓為10kV，測試電流為交流50mA，直流為20mA的交直流耐壓測試儀 |

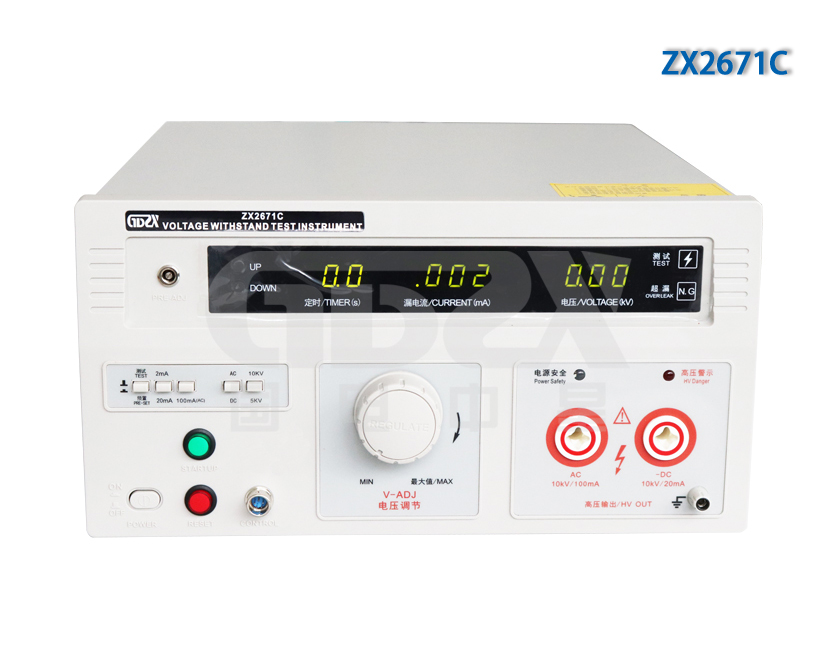

| ZX2671C | 輸出電壓為10kV，測試電流為交流100mA，直流為20mA的交直流耐壓測試儀 |

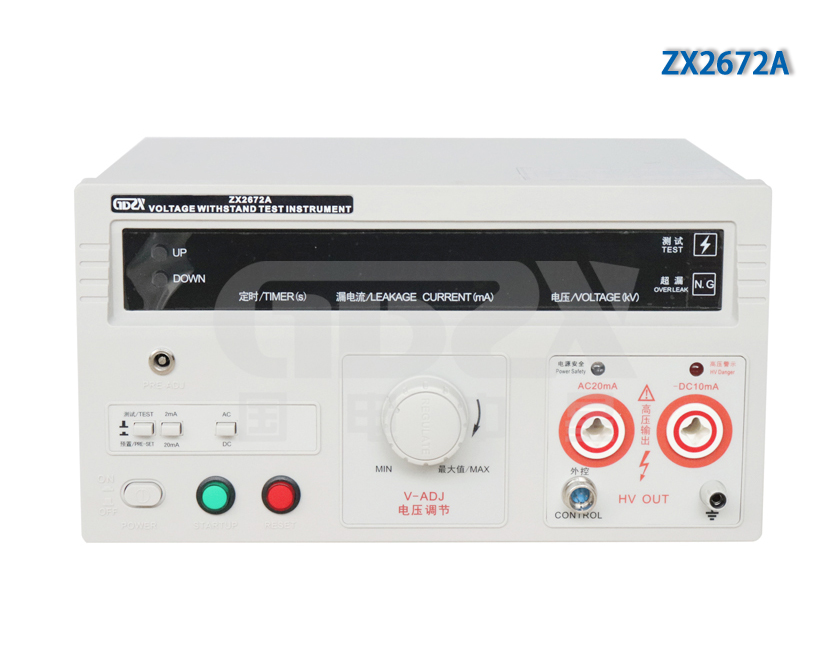

| ZX2672A | 輸出電壓為5kV，測試電流為交流20mA，直流為10mA的交直流耐壓測試儀 |
| ZX2672B | 輸出電壓為5kV，測試電流為100mA的交流耐壓試儀 |

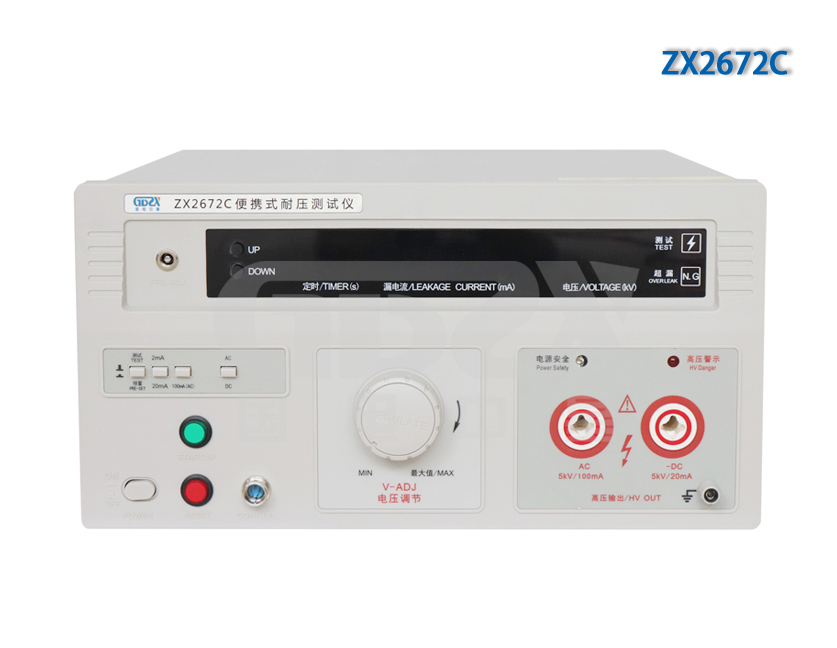

| ZX2672C | 輸出電壓為5kV，測試電流為交流100mA，直流為20mA的交直流耐壓測試儀 |

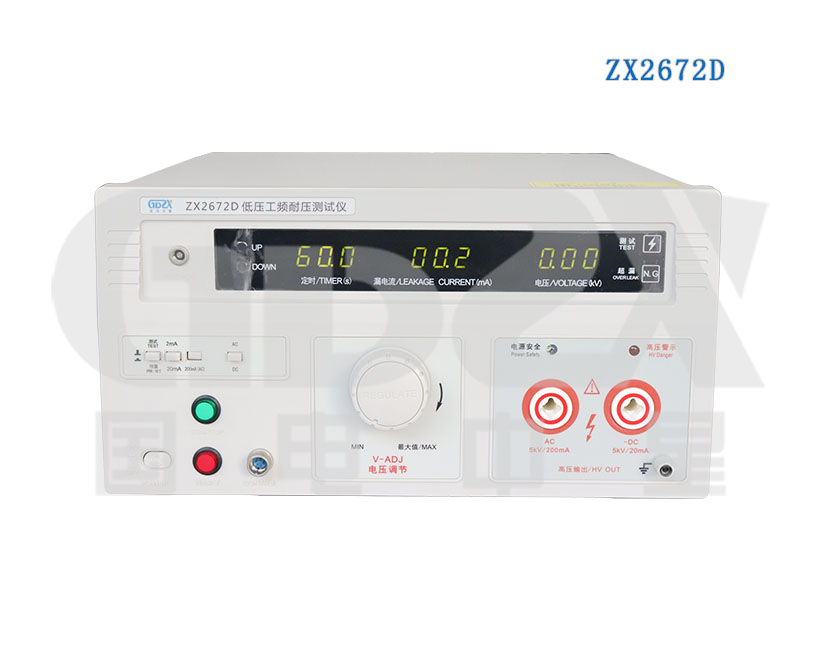

| ZX2672D | 輸出電壓為5kV，測試電流為交流200mA，直流為20mA的交直流耐壓測試儀 |
| ZX2674A | 輸出電壓為20kV，測試電流為交流20mA，直流為10mA的交直流耐壓測試儀 |
| ZX2674B | 輸出電壓為30kV，測試電流為交流20mA的交直流耐壓測試儀 |
| ZX2674C | 輸出電壓為50kV，測試電流為交流40mA，直流為10mA的交直流耐壓測試儀 |
2. 機型參數對照表
1) ZX2670A、ZX2672A、ZX2672B、ZX2672C、ZX2672D技術參數
| 型號 | ZX2670A | ZX2672A | ZX2672B | ZX2672C | ZX2672D | ||||
| ACW | 輸出電壓范圍 | (0.00~5.00)kV | |||||||
| 輸出功率 | 100VA | 500VA | 1000VA | ||||||
| (5.000kV/20mA) | (5.0kV/100mA) | (5.0kV/200mA) | |||||||
| 額定電流 | 20mA | 100mA | 200mA | ||||||
| 電流檔位 | 2mA、20mA | 2mA、20mA、100mA | 2mA、20mA、200mA | ||||||
| 輸出波形 | 正弦波 | ||||||||
| 輸出波形失真度 | ≤5%(空載或純電阻負載) | ||||||||
| 測試時間 | 0.0s~999s 0.0=連續測試 | ||||||||
| DCW | 輸出電壓范圍 | ———— | (0.00~5.00)kV | ———— | (0.00~5.00)kV | ||||
| 輸出功率 | ———— | 50VA(5.00kV/10mA) | ———— | 100VA(5.00kV/20mA) | |||||
| 額定電流 | ———— | 10mA | ———— | 20mA | |||||
| 電流檔位 | ———— | 2mA、10mA | ———— | 2mA、20mA | |||||
| 紋波系數 | ———— | ≤5% | ———— | ≤5% | |||||
| 測試時間 | ———— | 0.0s~999s 0.0=連續測試 | ———— | 0.0s~999s 0.0=連續測試 | |||||
| 電 壓 表 | 范圍 | (0.00~5.00kV) | |||||||
| 精度 | ±(5 % + 3個字) | ||||||||
| 分辨率 | 10V | ||||||||
| 顯示數值 | 均方根值 | ||||||||
| 電 流 表 | 測量范圍 | AC | 量程一：0.100mA~2mA 量程二：2mA~20mA | 量程一：0.100mA~2mA 量程二：2mA~20mA 量程三：20mA~100mA | 量程一：0.100mA~2mA 量程二：2mA~20mA 量程三：20mA~200mA | ||||
| DC | ———— | 量程一：0.100mA~2mA 量程二：2mA~10mA | ———— | 量程一：0.100mA~2mA 量程二：2mA~20mA | |||||
| 分辨率 | 2mA檔：1uA ，20mA 檔：10uA，100mA(200mA) 檔：0.1mA | ||||||||
| 測量精度 | ±(5%+3個字)量程范圍內 | ||||||||
| 計 時 器 | 范圍 | 0.0s~999s | |||||||
| 分辨率 | 0.1s | ||||||||
| 精度 | ±(1% + 50ms) | ||||||||
| PLC接口 | 選配 | ||||||||
| 遠控接口 | 有 | ||||||||
| 外型尺寸 | 315*285*175mm | 440*380*190mm | |||||||
| 重量 | 8.76Kg | 9.10Kg | 13.72Kg | 18.2Kg | 24.6Kg | ||||
2) ZX2671A、ZX2671B、ZX2671C技術參數
| 型號 | ZX2671A | ZX2671B | ZX2671C | ||
| ACW | 輸出電壓范圍 | (0.00 ～10.00）kV | |||
| 輸出功率 | 200VA(10.0kV/20mA) | 500VA(10.0kV/50mA) | 1000VA(10.0kV/100mA) | ||
| 額定電流 | 20mA | 50mA | 100mA | ||
| 電流檔位 | 2mA,20mA | 2mA,20mA,50mA | 2mA,20mA,100mA | ||
| 輸出波形 | 正弦波 | ||||
| 輸出波形失真度 | ≤5%（空載或純電阻負載） | ||||
| 測試時間 | 0.0s～999s 0.0=連續測試 | ||||
| DCW | 輸出電壓范圍 | (0.00～10.0）kV | |||
| 輸出功率 | 100VA(10.0KV/10mA) | 200VA(10.0KV/20mA) | |||
| 額定電流 | 10mA | 20mA | |||
| 電流檔位 | 2mA,10mA | 2mA,20mA | |||
| 紋波系數 | ≤5 % | ||||
| 測試時間 | 0.0s～999s 0.0=連續測試 | ||||
| 電 壓 表 | 范圍 | （0.00～10.0KV） | |||
| 精度 | ±（5%+3個字） | ||||
| 分辨率 | 10V | ||||
| 顯示數值 | 均方根值 | ||||
| 電 流 表 | 測量 | AC | 量程一:0.100mA ～2mA | 量程一:0.100mA～2mA | 量程一:0.100mA～2mA |
| 量程二:2mA～20mA | 量程二:2mA～20mA | 量程二:2mA～20mA | |||
| 量程三:20mA～50mA | 量程三:20mA～100mA | ||||
| DC | 量程一:0.100mA～2mA | 量程一: 0.100mA～2mA | |||
| 量程二:2mA～10mA | 量程二: 2mA～20mA | ||||
| 分辨率 | 2mA檔：1uA，20mA 檔：10uA,50mA(100mA) 檔:0.1mA | ||||
| 測量精度 | ±（5%+3個字）量程范圍內 | ||||
| 計 時 器 | 范圍 | 0.0s～999s | |||
| 分辨率 | 0.1s | ||||
| 精度 | ±（1% + 50ms） | ||||
| PLC接口 | 選配 | ||||
| 遠控接口 | 有 | ||||
| 外型尺寸 | 380*305*195mm | 443*390*220mm | 440*380*180mm | ||
| 重量 | 14.76Kg | 25Kg | 18.2Kg | ||
3)ZX2674A 技術參數
| 型號 | ZX2674A | ZX2674B | ZX2674C | ||
| ACW | 輸出電壓范圍 | (0.00~20.0)kV | (0.00~30.0)kV | (0.00~50.0)kV | |
| 輸出功率 | 400VA(20.00kV/20mA) | 600VA(30.00kV/20mA) | 2000VA(50.00kV/40mA) | ||
| 額定電流 | 20mA | 20mA | 40mA | ||
| 電流檔位 | 2mA、20mA | 2mA、20mA | 2mA、20mA、40mA | ||
| 輸出波形 | 正弦波 | 正弦波 | 正弦波 | ||
| 輸出波形失真度 | ≤5%(空載或純電阻負載) | ≤5%(空載或純電阻負載) | ≤5%(空載或純電阻負載) | ||
| 測試時間 | 0.0s~999s 0.0=連續測試 | 0.0s~999s | 0.0s~999s | ||
| DCW | 輸出電壓范圍 | (0.00~20.0)kV | (0.00~30.0)kV | (0.00~50.0)kV | |
| 輸出功率 | 200VA(20.0kV/10mA) | 600VA(30.0kV/20mA) | 500VA(50.0kV/10mA) | ||
| 額定電流 | 10mA | 20mA | 10mA | ||
| 電流檔位 | 2mA、10mA | 2mA、20mA | 2mA、10mA | ||
| 紋波系數 | ≤5% | ≤5% | ≤5% | ||
| 測試時間 | 0.0s~999s 0.0=連續測試 | 0.0s~999s | 0.0s~99s | ||
| 電 壓 表 | 范圍 | (0.00~20.0kV) | (0.00~30.0kV) | (0.00~50.0kV) | |
| 精度 | ±(5%+3個字) | ±(5%+3個字) | ±(5%+3個字) | ||
| 分辨率 | 10V | 100V | 100V | ||
| 顯示數值 | 均方根值 | 均方根值 | 均方根值 | ||
| 電 流 表 | 測量 范圍 | AC | 量程一： 0.100mA~2mA | 量程一： 0.100mA~2mA | 量程一： 0.100mA~2mA |
| DC | 量程一： 0.100mA~2mA | 量程一： 0.100mA~2mA | 量程一： 0.100mA~2mA | ||
| 分辨率 | 2mA檔：1uA | 2mA檔：1uA | 2mA檔：1uA | ||
| 測量精度 | ±(5%+3個字)量程范圍內 | ±(5%+3個字)量程范圍內 | ±(5%+3個字)量程范圍內 | ||
| 計 時 器 | 范圍 | 0.0s~999s | 0.0s~999s | 0.0s~99s | |
| 分辨率 | 0.1s | 0.1s | 1s | ||
| 精度 | ±(1%+50ms) | ±(1%+50ms) | ±(1%+1s) | ||
| PLC接口 | 選配 | 無 | 無 | ||
| 遠控接口 | 選配 | 無 | 無 | ||
| 外型尺寸 | 450*515*230mm | 450*700*1120mm | 850*480*720mm | ||
| 重量 | 34.9Kg | 55Kg | 65Kg | ||
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
