高壓開關動態特性測試儀測試不移動處理

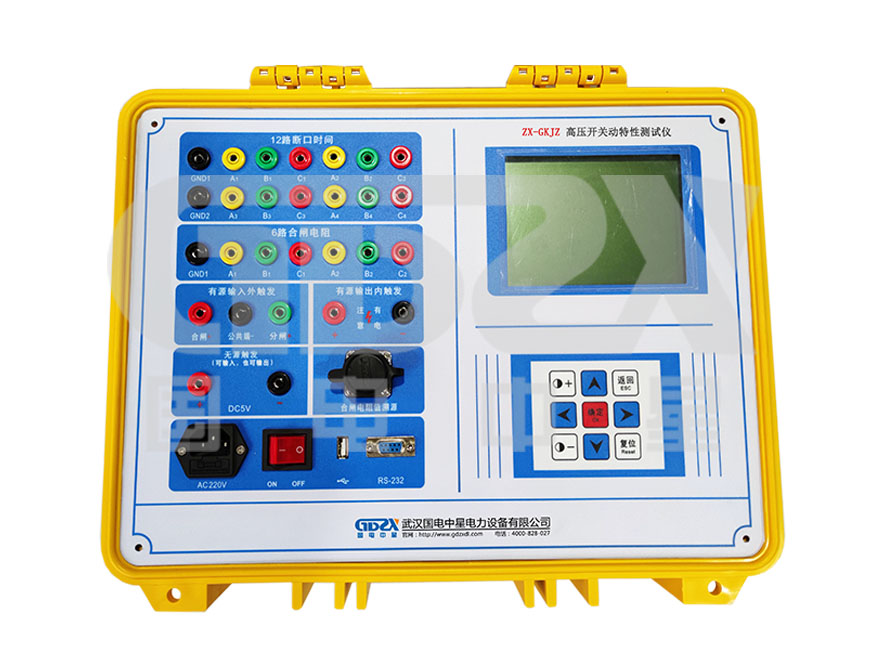

武漢國電中星的高壓開關動態特性測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

一、當高壓開關動態特性測試儀在現場控制合閘和打開操作時，開關不動作

1.現場合開控制接線不正確或控制回路出現問題

解決方法：查找現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合閘和開路線圈和開關輔助觸點。重接線時，請參閱高壓開關動態特性測試儀手冊附錄II中的控制接線圖和說明。

檢查控制回路以確保環路暢通無阻。

二、高壓開關動態特性測試儀提示“輸出短路或負載過大，請關機并檢查控制接線”

（1）控制接線錯誤，導致儀表輸出短路，導致短路保護功能啟動，儀表“合閘，開控制電源”無輸出。

解決方法：高壓開關動態特性測試儀停機后，按上述第一個和第幾個檢查接線。

（2）勵磁線圈負載過大，高壓開關動態特性測試儀無法正常驅動

治療：

1）對于電磁機構的開關，開關閉合線圈所需的驅動電流非常大（可達100A或幾百安培），儀表工作電源的最大負載能力為20A。由于負載過大，高壓開關動態特性測試儀不能正常驅動。

在現場，合閘控制線一般在合閘線圈的前級接合接觸器線圈上，采用高壓開關動態特性測試儀控制開關接觸器的合閘。開關閉合線圈由接觸器驅動，使開關起作用。或“外部觸發”模式操作開關關閉。

2）對于液壓和彈簧機構開關，當輸出電流大于6A時，儀器默認為“過載”。仔細檢查或使用萬用表測量合閘線圈電阻值，確認合閘線圈電流大。然后請仔細檢查接線，確認合閘輸出沒有短路，然后取消短路保護功能的儀器測試。
