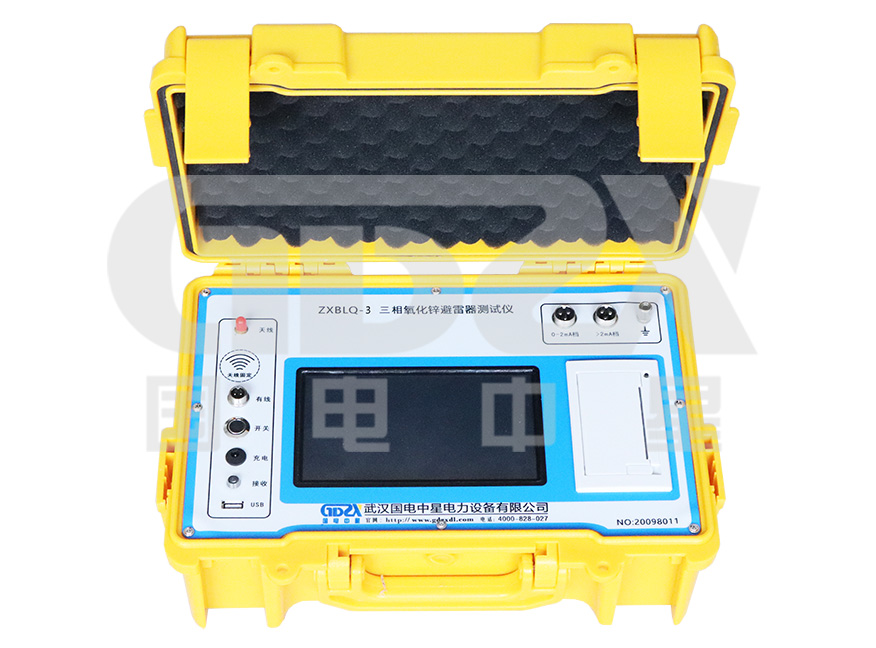

氧化鋅避雷器測試儀測試裝置測試原理

氧化鋅避雷器測試儀測試裝置測試原理：

1、PT二次測量原理

輸入電流和電壓經過數字濾波后，取出基波，然后通過投影法計算出電阻電流基波峰值Ir1p=Ix1p.cosφ。由于基波值穩定，一般用Ir1p來衡量避雷器的性能。

總電流基波峰值Ix1p在電壓基波U1(E1)方向投影為Ir1p，在垂直方向投影為Ic1p。φ 為電流電壓基波相位角，包含選擇的補償角。因此，φ和Ir1p都可以用來直觀地衡量MOA的性能。

2、相間干擾問題

在現場測量中，在串聯避雷器中，中間B相通過雜散電容影響A、C的漏電流，使A相φ減小，電阻電流增大，C相φ增大，電阻電流減小甚至為負，這種現象稱為相間干擾。

一種方法是補償相間干擾：假設沒有干擾時Ia和Ic有120°的相位差，假設B相對于A和C干擾相同；

取B相為電壓，C相為電流，測量φ1=φcb；然后取A相電流，測量φ1=φab；則C相電流與A相電流的相位差φca=φcb-φab；

選擇校正角φ=(φca -120°) / 2，將此值放入儀器主菜單；

如果選擇相序，儀器會自動按照選擇的相序進行角度補償（A相加φ，B相不需要補償，則選擇0，C減φ）

相間干擾也不需要補償（即補償角為0），避雷器的性能可以從阻性電流的變化趨勢來判斷。

如果允許，您只能將要測量的相位上電以獲得絕對數據。并且實驗室測量不需要考慮相間干擾。

3、避雷器性能判斷

避雷器的性能可以從阻性電流基波Ir1p的峰值來判斷，但從電流電壓角Φ來判斷更有效，因為90°-Φ相當于介損角。如果規定電阻電流小于總電流的 25%，則對應的 φ 為 75°。

在實際測量中應考慮該誤差的影響。盡管存在這種相間干擾誤差，但判斷 MOA 的性能仍然是可行的。如果只用Ir1p來判斷，90°左右會有幾次變化，所以直接看角度不太合理。

4、在線電流法測量原理

我們知道，在正弦電壓激勵下，氧化鋅避雷器的漏電流由容性電流和阻性電流組成。在全電流波形中，第一波的峰值峰值應與基波電流的峰值基本相同，其峰值時刻隨著避雷器等效電阻值的減小而向右移動。第二波峰的峰值基本出現在電壓峰值出現的時刻，此時容性電流基本為零。我們只需要嘗試測量第一個波峰的峰值，也就是基波電流的峰值（電阻電流不是很大的時候，也就是全電流的峰值），嘗試測量第二個波峰的峰值，即可以實現電阻電流峰值的測量。測量第一個波峰和第二個波峰的時間差，可以得到φ的值。
