電纜故障測試方法三——直流閃絡法

電纜故障測試方法三——直流閃絡法

　　直流閃絡法又稱直閃法，是目前對故障電纜定位比較精準而且有效的方法，有些客戶也把它叫做燒穿法，其原理就是利用直流高壓對脈沖電容進行儲能，當能能量到達保護球系的放電電壓時，再將電壓釋放到故障電纜中，在故障電纜絕緣薄弱的位置產生放電，再用聲磁同步或者響應的輔助配件達到故障定位的目的。

　　采用直流沖閃法也是需要條件的，它是在用萬用表測量對地電阻大于200歐姆時所采用的高壓測量方法，對于阻值小于200Ω或者死接地的故障，沖擊閃絡法的作用并不大。

測試前設置

　　打開電纜故障測試儀的電源開關，進入預置界面，將面板上的紅色“閃絡”指示燈點量即可，其它參數不用設置。

　　開始測試

　　調整好放電球的間隙之后，緩慢調整輸出電壓，此時也要觀察輸入電流，如果輸入電流上升比較快，應立刻停機檢查接線是否存在問題，當電壓到達放電電壓限值時，放電球系開始對地放電，此時，就可以拿著聲源采樣裝置定位。

　　注意事項

　　測試過程中如果不能聽到明顯的放電聲音，可適度增加球系的間距，增大放電能量，在這個操作之前，一定一定要對脈沖電容放電，否則一定會觸電，嚴重時可危及生命安全，必要時，也可通過增加脈沖電容量減小查找故障的難度。

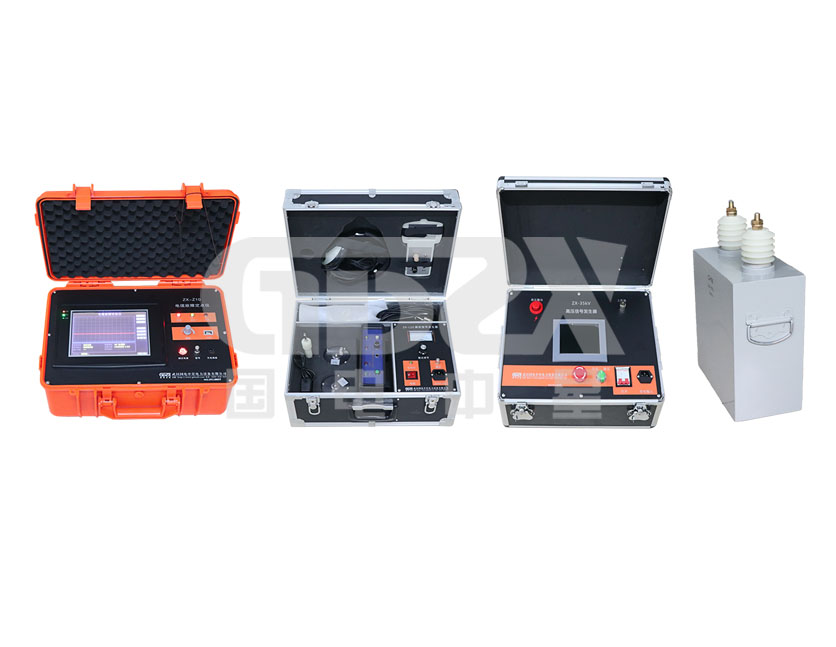

國電中星生產的電纜故障系列測試儀，具有智能化程度高、功能齊全、使用范圍廣、測試準確、使用方便等特點。更多電纜故障測試儀的相關文章，盡在國電中星官網：www.afc-holcroft.com.cn！
