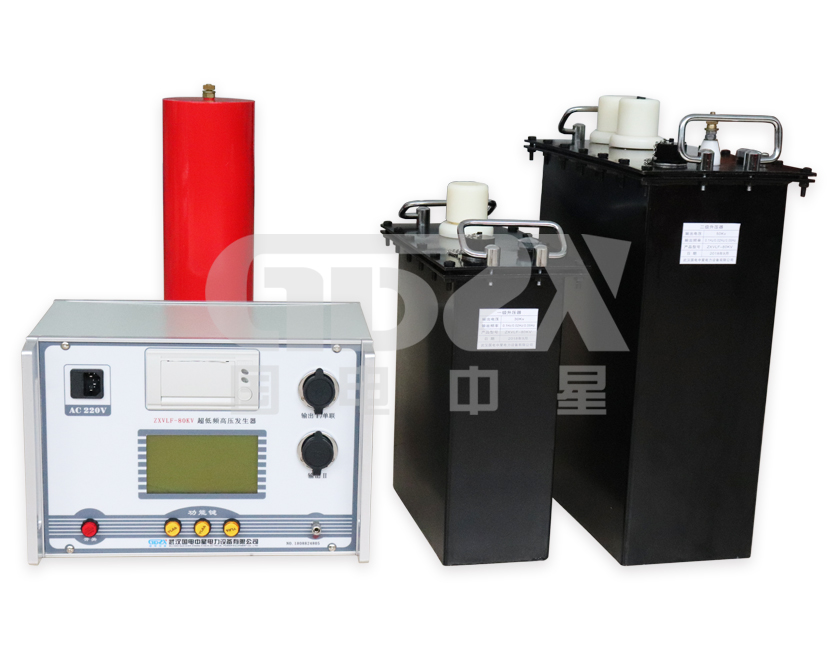

超低頻高壓發生器的特點及用途

超低頻高壓發生器一般用于電力電纜的耐壓測試，也可用于大型電力變壓器的絕緣耐壓測試。

特點是對被試電纜不會造成損壞，而且還可以測試正在運行開始老化但還可以使用的電纜，因此它是無損壞的耐壓試驗方法。

　　這種測試比直流高壓試驗對新鋪電纜和維修過的電纜，在其連接處和端頭出頭聯接錯誤的判定要準確。

　　“35kV及以下交聯聚乙烯絕緣電力電纜超低頻(0.1Hz)耐壓試驗方法”行業標準，按照此行業標準要求，其試驗程序如下：

　　將與試品相連的電氣設備全部脫離試品電纜，將試驗設備(超低頻高壓發生器等)采用裸銅線可靠接地。

　　采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。

　　試驗電壓峰值：3VO， 試驗時間：60min。

　　試品電纜的電容值在試驗設備負載電容能力范圍內時，可以將試品電纜三相線芯并聯后，同時進行耐壓試驗。

　　用柔性連接電纜將試驗設備與試品電纜相連接，合上電源，開始升壓進行試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。

　　試驗時間到后，先將電壓降到零位，然后切斷電源。試驗中若無破壞性放電發生，則認為通過耐壓試驗。

　　在升壓和耐壓過程中，如發現電壓表指針擺動較大，電流表指示急劇增加，調壓器繼續升壓但電壓基本不變甚至呈下降趨勢，而電流增加幅度較大，試品電纜發出異味，煙霧或異常響聲或閃烙等現象，應立即停止升壓，降壓停電后查明原因。這些現象如查明是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。

　　試驗過程中，如果遇到非試品電纜絕緣缺陷的意外失去電源，使試驗中斷，在查明原因恢復電源后，應重新進行全時間連接。
