多次脈沖電纜故障測試儀如何快速測出電纜斷點

       由于外絕緣皮的包裹，電線電纜發生斷線時不易確定斷線的準確位置，因此多脈沖電纜故障測試儀需要找到一根有斷點的電線，然后才能找到準確的斷點。

　　可以先找到AB的中點C，電纜識別儀測量AC和BC是不是通，如果AC不通，說明斷點在AC之間，然后再通過找到AC的中點D，分別作為測量AD和CD之間信息是否需要通電，如果AD不通，說明斷點在AC之間，再找到AD的中點E，分別控制測量AE和DE之間關系是否正常通電……這樣，經過n次的測量，就可以把斷點情況確定一個在線服務范圍管理之內。

PS：萬用表除了測量電壓、電流、電阻、電容器和晶體管等基本參數外，還可以通過變通進一步擴大數字萬用表功能，并進一步擴展數字電表檢測電線電纜斷點的具體方法：

　　首先，把有斷點電線V市電火線上，另一端空置。將數字萬用表到ac2V擋，從電線(電纜)火線接入端開始，用一只手捏黑表筆的筆尖，另一只手將紅表筆沿著導線的絕緣皮慢慢移動，此時顯示電壓值約為0.445V左右。當紅表筆移動到某處時，顯示屏顯示的電壓突然下降到 0.0 幾伏(約為原始電壓的十分之一)，從該位置向前移動(火線cm處為電線(電纜)斷點處。

　　用此法進行檢查屏蔽線時，如果我們僅僅是芯線折斷而屏蔽層沒斷，那么該方法已經不能通過使用。

　　下面的方法僅適用于沒有屏蔽層的電纜: 感應試電筆(帶有一個數字手表般的屏幕，檢測電壓并打開和關閉)。首先，斷點電纜周圍的電纜電源要確認排除，然后斷點的電纜與火線連接，觸針垂直于導線，按“感應斷點測試”按鈕將導線上向前緩慢移動，當測試電筆檢測到的交流信號突然消失時，判斷點可在檢測點處判斷，誤差不超過10cm。

　　多脈沖電纜故障測試儀要注意斷點線周圍的電纜不能有電源。另外需要提醒的是，這種方法并不是萬能的，電纜短的效果明顯，電纜越長越不好。這是一種無需電纜故障檢測器的簡單方法。

　　把有斷點的電線一端接萬用表的黑表筆，另一端接紅表筆。萬用表打在電阻*200歐檔。在最有發展可能出現斷線的地方(比如我們經常進行彎曲點)來回折彎。如萬用表可以顯示忽通忽斷時，此處問題即為斷點。還不能通過判斷，則需從電纜的一端的人開始沒有折彎，直到自己找到存在斷點。此法主要適用于時間較短的電纜。

　　將鋼針分階段插入斷纜中，用萬用表測量鋼針到斷纜末端的通斷情況，判斷斷纜的斷點。一般情況不建議使用，這種方法會破壞絕緣層，容易在后期出現其它問題，特別在濕度較大環境里。

　　用鉗子拔出電纜末端的斷絲，若斷點在電纜端頭容易破壞絕緣皮，此方法適用于端頭出現斷點。

　　使用多脈沖電纜故障測試儀可以盡早發現和排除故障。

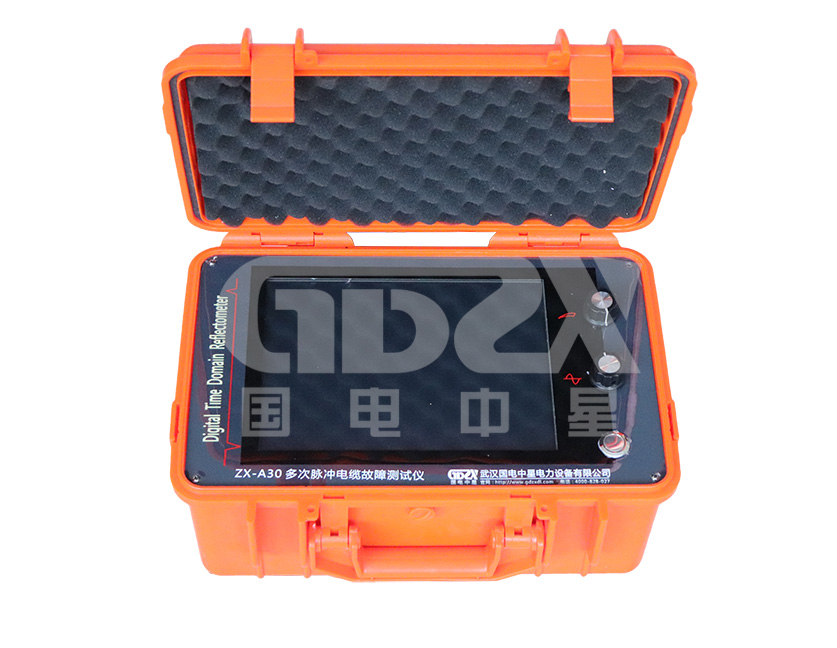

       國電中星生產的電纜故障系列測試儀，具有智能化程度高、功能齊全、使用范圍廣、測試準確、使用方便等特點。更多電纜故障測試儀的相關文章，盡在國電中星官網：www.afc-holcroft.com.cn！
