交流耐壓試驗中的異常現象及初步分析

交流耐壓試驗中的異?，F(xiàn)象及初步分析分為以下四點

       一、從調壓器方面反映出的情況

　　當接通電源,合上電磁開關,接通調壓器后,調壓器便發出沉重的聲響,這可能是將220V的調壓器錯接到380V的電源上了,若此時電流出現異常讀數,則又可能是調壓器不在零位,并且其輸出側有短路或類似短路的情況最常見的是接地棒忘記摘除。

二、從電壓表上反映出的情況

　　(1)電壓表有指示。接通電源后,電壓表馬上就有指示,這說明調壓器不在零位,若電壓表指示甚大,且伴有聲響,則可能馬上嗅出味來。

　　(2)電壓表無指示,接通電源后,調節調壓器電壓表無指示,這可能是由于自耦變壓器炭刷接觸不良,或電壓表回路不通,或變壓器測量線圈(或變壓器輸入線圈)有斷線的地方所致。

三、在升壓過程中出現的情況

　　(1)在升壓或持續試驗的過程中,出現限流電阻內部放電,這可能是由于管內沒有水或水不夠所致。有時出現管外表面閃絡,這可能 變不回站,變不直 是由于水阻過大、管子短或表面臟污所致。

　　(2)在升壓過程中,電壓緩慢上升,而電流急劇上升,這可能是由于被試設備存在短路或類似短路的情況所致,也可能是被試設備容量過大或接近于諧振所致。

　　(3)若隨著調壓器往上調節,電流下降,電壓基本不變或有下降趨勢,這可能是由于試驗負荷過大、電源容量不夠所致。在這種情況下,可 改用大容量電源進行嘗試。否則可能是由于波形畸變的影響所致。

　　(4)在升壓過程中,隨著移卷調壓器調節把手的移動,輸出電壓不均勻地上升,而出現一個馬鞍形,即通常所說的“N形曲線”如圖4-13 所示。這是由于移卷調壓器的漏抗與負載電容的容抗相匹配而發生串聯諧振造成的,遇到這種情況可采用增大限流電阻或改變回路參數的辦法來解決。

　　四、從被試設備方面反映出的情況

　　被試設備在耐壓試驗時是合格的,但是在試驗后卻發現被擊穿了。這可能是由于試驗者的疏忽,在試驗后,忘記降壓就拉閘所造成的。

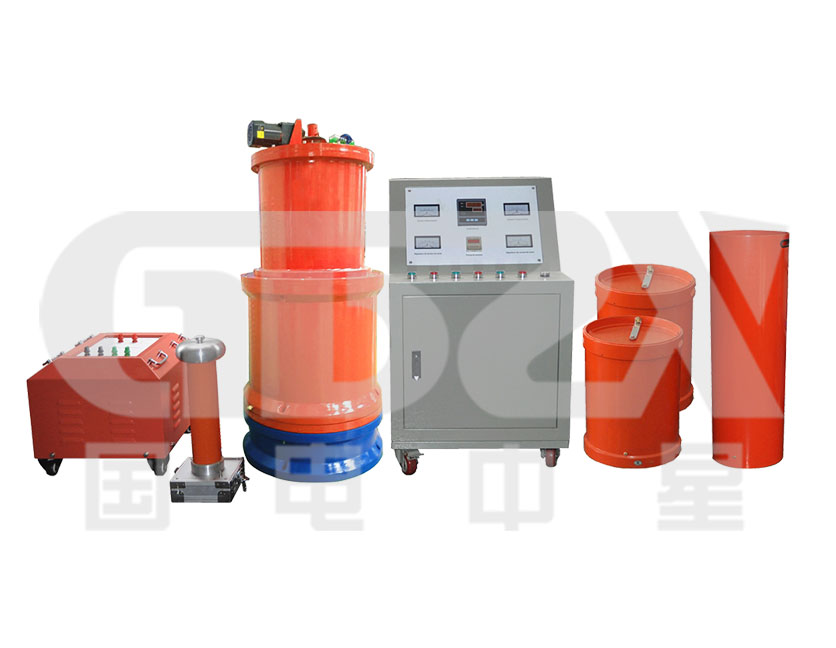

       武漢國電中星電力有限公司是高壓試驗設備的生產廠家，對工頻交流耐壓試驗有深入研究和試驗經驗，歡迎來電4000-828-027咨詢！
