匝間絕緣測試方法有幾種？

       了解了匝間絕緣測試儀的基本原理之后，大家對匝間絕緣測試方法有多少了解呢？想知道更多詳情嗎？下面國電中星立即為您揭曉。

一、測試準備

        檢查波形重合。將儀器兩組測試線分別接至同一繞組上,若儀器工作正常，則兩衰減振蕩波形應完全重合。

二、測試方法

1、φ (相)接法

        這種方法是判斷匝間絕緣故障基本條件，適用于測試每相兩端均有引出線的繞組。用戶在測試時，可任選一相繞組(如U相)作為參照件，另一相繞組(如V相)作為測試件，在U相和V相上同時施加規定峰值高壓沖擊脈沖，比較兩衰減波形的同異。再依次轉換，重復測試一次。如圖二所示

2、Y (線)接法

        這種方法適用于測試已構成Y接法的繞組或大功率的線圈繞組。用戶在測試時，可任選一組兩相串聯繞組(如U-W相)作為參照件，另一組兩相串聯繞組(如V-W相)作為測試件，在U-W相和V-W相上同時施加規定峰值的高壓沖擊脈沖，比較兩衰減振蕩波形的同異。再依次轉換，重復測試一次，如圖三所示。

3、△ (角)接法

        這種方法適用于測試已構成△接法的繞組。用戶在測試時，可任選一組兩相串聯繞組與第三繞組并聯(如U-W相)作為參照件，另一組兩相串聯繞組與第三相繞組并聯(如V-U相)作為測試件，在U-W相和V-U相上同時施加規定峰值的高壓沖擊脈沖，比較兩衰減振蕩波形的同異。再依次轉換，重復測試一次。如圖四所示

4、單相線圈或繞組測試

        對于具有兩個相同繞組的單相線圈，可采用類似三相繞組的測試方法進行測試，也可以采用同一規格的繞組進行對比測試。用戶在測試時，可選擇一個與被測件規格和參數相同，且匝間、繞組間和對地絕緣均完好的繞組作為參照件，在參照件與被測件上同時施加規定峰值的高壓沖擊脈沖，比較兩衰減振蕩波形的同異。

        當對單組線圈進行耐壓測試使用時，為了峰值電壓的準確顯示和觀察方便，建議將兩高壓測試端(H1、H2)短接后再進行測試。

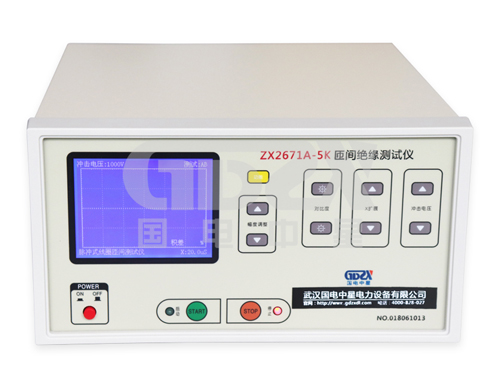

        了解了以上四種匝間絕緣測試方法之后，對匝間絕緣測試儀也有了更加深刻的認識。國電中星是匝間絕緣測試儀生產廠家，不僅生產各種電力測試設備，還有專業的技術團隊提供高壓試驗技術服務，多種產品超多型號可供選擇，歡迎選購！
