高壓開關動特性測試儀校驗裝置性能測試

        為了確定高壓開關動特性測試儀校驗裝置的準確度及長期穩定性，是否達到預期要求，本文中國電中星為大家講解高壓開關動特性測試儀校驗裝置的功能測試。

一、電量測量功能測試

        開關動特性測試儀校驗裝置的電量參量功能測試的技術指標0-1000V；分辨率為0.1V；交流準確度為0.5%；直流準確度為0.2%

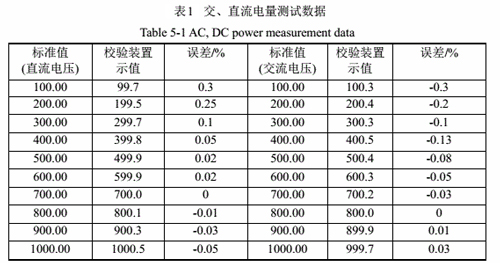

對以上數據進行處理可以得到，直流、交流電壓均達到預期的準確度。直流電壓測量準確度為0.2%，交流電壓測量準確度為0.5%

二、開關動作校驗功能測試

        對開關動特性測試儀校驗裝置開關動作時間校驗功能的測試電路。通過計數器發出躍變信號觸發校驗裝置開關動作時間測試，通過計數器記錄該功能的時間脈沖數，測試結束后將計數器所計時間脈沖轉換為時間，與校驗裝置時間進行對比，得出測試誤差。

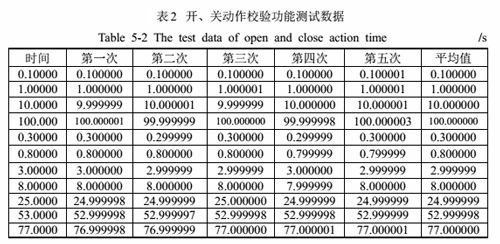

        測試包括固定時間0.1s、1s、10s和100s以及任意設定的動作時間測試，測試數據見表

        根據以上數據計算開關動作時間參量測試誤差，數據表明，開關動作時間準確度滿足設計要求。

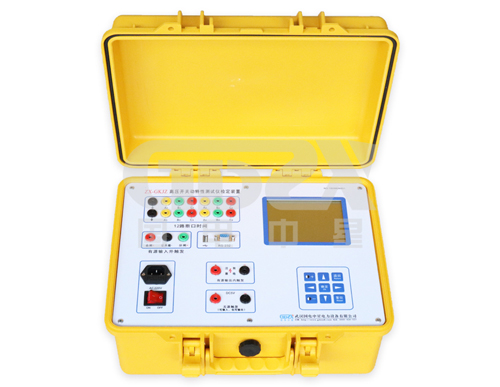

        以上描述了高壓開關動特性測試儀校驗裝置的具體測試方法，并對其電量參量和開關參量分別進行測試。國電中星專業生產開關動特性測試儀校驗裝置，還有多種電力測試設備，種類多型號全，歡迎選購。
