帶有并聯電阻避雷器的試驗項目及方法

帶有并聯電阻避雷器的試驗

試驗說明

測量避雷器及底座絕緣電阻

測量非線性因數差值

工頻放電電壓測量

放電計數器試驗

試驗說明：

一般型號為FZ(PBC、LD)型、FCZ和FCD型試驗項目不同之處；

1)增加了測量電導電流及檢查串聯組合元件的非線性系數差值；

2)限制測量工頻放電電壓的加壓時間。

測量避雷器及底座絕緣電阻；

測量目的；

測量方法；

判斷方法。

測量電導電流串聯組合元件的非線性因數差值

測量目的：為了檢查避雷器的并聯電阻是否受潮、老化、斷裂、接觸不良以及非線性系數是否合適。

測量方法：電導電流是當避雷器兩端施加直流電壓時避雷器通過的電流。

試驗注意事項

高壓的測量應該在高壓側使用屏蔽線進行。應該對各個元件進行試驗。

工頻放電電壓測量

測量方法：基本等同于FS型避雷器工頻放電試驗。

注意事項：施加電壓超過放電電壓以后的時間應不大于0.2s，間隙放電后，通過避雷器的電流應在0.5s內切斷，電流幅值應限制在0.2A以下。

放電計數器試驗

試驗?zāi)康模耗芘袛嘤?jì)數器是否狀態良好，判斷其能否正常動作。

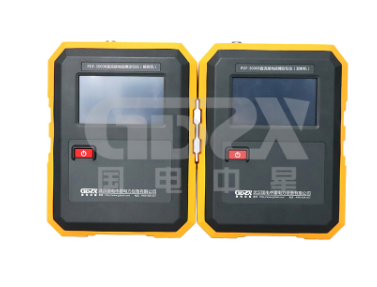

試驗方法：可以采用專門的放電計數器測試儀器或者采用并聯電容充放電的方法。

判斷方法：測試3-5次，均應正常動作。
