泄漏電流的測量及試驗結果判斷方法

泄漏電流的測量

絕緣設備施加直流高壓時，會流過泄漏電流

良好的絕緣，泄漏電流隨試驗電壓U成直線上升，且數值較小絕緣受潮，電流數值增大有集中性缺陷，則泄漏電流在超過一定試驗電壓時將劇烈增加泄漏電流值發生劇增的試驗電壓值愈低。

試驗電壓

35kV以下設備：10~30kV

110kV及以上設備：40kV

能發現兆歐表不能發現的某些絕緣缺陷

電壓可隨意調節，可監測泄漏電流的變化

試驗時按級0.5倍試驗電壓分階段升高

每階段停留1min，讀微安表讀數即為泄漏電流

繪制泄漏電流與加壓時間、泄漏電流與試驗電壓關系曲線后進行分析。

測量結果應與下列數據比較

歷史資料

同類設備數據

同一設備不同部位(不同相)的數據>不平衡系數，當K>2時，有缺陷存在

不平衡系數K=三相中的最大值/三項中的最小值

測量絕緣電阻和泄漏電流能有效地發現的缺陷：

兩極間穿透性的導電通道

絕緣受潮

表面污垢

測量絕緣電阻和泄漏電流不易發現的缺陷：

絕緣的局部缺陷(局部損傷或裂縫、含有氣泡、絕緣分層、脫開等)

絕緣的老化(此時的絕緣電阻還相當高)。

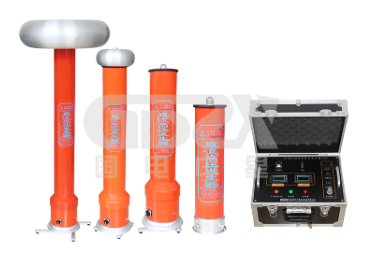

       國電中星是專業的高壓試驗設備生產廠家，生產的儀器設備種類多，多種型號可供選擇。國電中星為您服務：4000-828-027，了解更多訪問國電中星官網：www.afc-holcroft.com.cn。
