頻響法繞組變形測試儀的測試原理

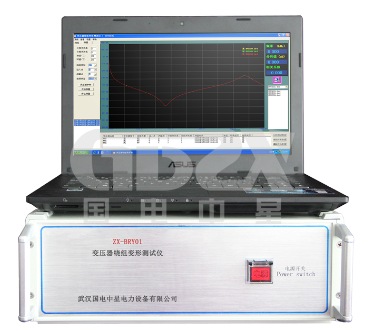

ZX-BRT01變壓器繞組變形測試儀是一種用來檢測電力變壓器繞組變形的設備。它的測試原理主要基于頻率特性和等效電路理論。

該測試儀通過在不同頻率下施加交流電壓信號，測量繞組的阻抗響應，并將其與未變形時的基準響應進行比較。根據頻響曲線的變化，可以判斷繞組的變形情況。

具體測試過程如下：

1. 先建立一個基準頻響曲線：在設定的頻率范圍內，通過正弦信號源向待測試的繞組施加一系列頻率遞增的交流電壓信號。同時，采集并記錄繞組上相應頻率下的電流與電壓數據。

2. 重復步驟1，但這次是對待測試?yán)@組進行測量：施加相同的頻率遞增的交流電壓信號，并采集測得的電流與電壓數據。

3. 將待測試?yán)@組測量得到的電流與電壓數據與基準數據進行比較：通過比較兩組數據可以得到待測試?yán)@組在不同頻率下的阻抗響應。如果繞組發生變形，頻響曲線將會有所相應的變化。根據變化的模式和程度，可以判斷繞組的具體變形情況。

頻響法繞組變形測試儀利用了電子技術與等效電路理論的方法，通過測量繞組的阻抗響應來檢測變形情況，從而提供繞組變形的定量分析。該原理使得頻響法繞組變形測試儀成為一種有效的電氣設備狀態評估工具。
