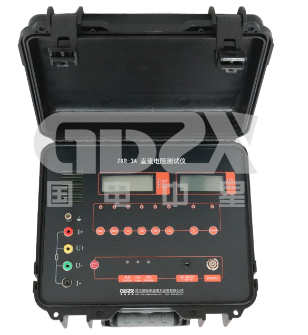

直流電阻測試儀使用不同電源的測量方法

本直流電阻測試儀為測試提供的電源的兩種：AC220V /DC12V。在強電磁場干擾的情況下，建議使用直流電源測試，此狀態下測試的數值穩定，抗工頻干擾能力強。

直流電源測試：

閉合電源開關，電源指示燈亮，按下“啟停”鍵，即可選擇相應電阻檔位開關進行測試。測試完畢后，按下“啟停鍵，“放電”指示燈亮(若被試品儲存電量較小，則“放電指示燈不亮)，放電后，“放電”指示燈熄滅，再轉換測試夾進行再次測試。

交流電源測試：

接上交流 AC220V電源，相應指示燈 (“充電”指示燈或者“充滿”指示燈)亮，閉合電源開關，電源指示燈亮，按下“啟停”鍵，即可選擇相應電阻檔位開關進行測試。測試完畢后，按下“啟停”鍵，“放電”指示燈亮(若被試品儲存電量較小，則“放電”指示燈不亮)，放電后，“放電”指示燈熄滅，再轉換測試夾，進行再次測試。

充電：

接上交流AC220V電源，此時“充電”指示燈亮，表示正在對儀器內的充電電池進行充電工作。若儀器內的可充電電池電量較足，則“充滿”指示燈亮。
       直流電阻測試儀在使用交流電源測試的同時也在對機內電池進行充電。(儀器設計了充電保擴電路，不會有過充現象產生)

3、測量

按說明書接線圖接好測試線后，閉合電源開關，電源指示燈亮，按下“啟停”鍵，此時表頭顯示“E0000”。根據被測值的大小選定電阻檔位量程，按下該檔開關，此時該檔指示燈亮，四位半LCD顯示的穩定值即為被測的電阻值，讀值時請注意所選量程上的單位 (mΩ/Ω/kΩ)。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈將其短路，以免電磁干擾。

4、放電

測試完畢后可直接關斷總電源。如果測試感性試品，關斷電源后不可馬上拆線操作，應讓直流電阻測試儀有續放電過程。一般放電至少20秒，否則電感的反電動勢可能危及人身安全。
